Revue Technique Automobile Skoda Octavia: Déposer et poser le transmetteur de l'indicateur de réserve de carburant -G
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Système d'alimentatio / Déposer et poser les pièces de l'alimentation en carburant - Partie 1 / Déposer et poser le transmetteur de l'indicateur de réserve de carburant
-G
Déposer
- Déposer l'unité de refoulement de carburant .

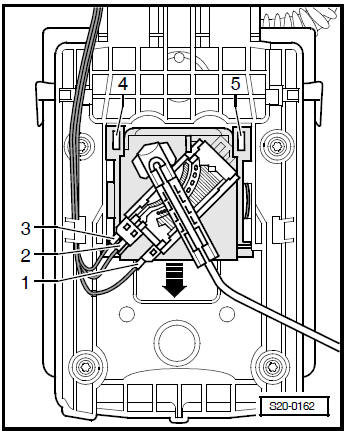

- Débloquer les fiches des câbles -1… 3- et les retirer.
Remarque Tenir compte de la position des raccords pour le montage.
- Lever les brides de retenue -4- et -5- avec un tournevis et retirer par le bas le transmetteur de l'indicateur de réserve de carburant -G- -flèche-.
Poser
- Faire entrer le transmetteur de l'indicateur de réserve de carburant -G- dans les guidages de l'unité de refoulement de carburant et pousser vers le haut jusqu'au déclic.
- Brancher les fiches des câbles et contrôler si le transmetteur est correctement positionné.
- Poser l'unité de refoulement de carburant .
