Déposer

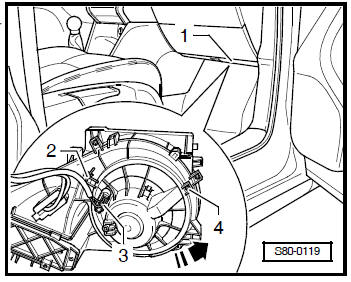

La soufflante d'air frais -V2- est accessible du plancher, côté passager avant.
- Déposer la protection -1- de l'appareil de chauffage.
- Débrancher le connecteur -3- de la soufflante d'air frais -V2-.
- Retirer la vis -4- pour la soufflante d'air frais -V2-, si elle existe.
- Déverrouiller le blocage -2- et faire tourner la soufflante d'air frais -V2- dans le sens de la -flèche- et extraire.
Poser
La pose doit être effectuée dans l'ordre inverse.
Remarque Si le blocage est défectueux -2-, mettre la vis -3- (1 Nm).
