Revue Technique Automobile Skoda Octavia: Réparation du mécanisme de direction électromécanique

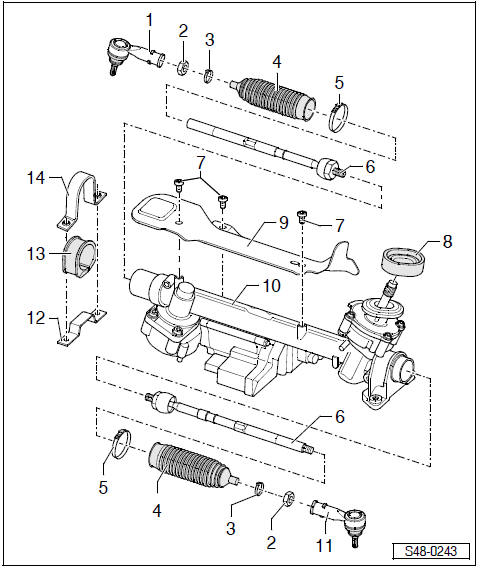

1 - Rotule de barre de direction, côté droit

• Contrôler si les capuchons pare-poussière sont correctement positionnés et pas endommagés.

Si la rotule de barre de direction a été remplacée ou déposée et posée, la géométrie du véhicule doit être contrôlée   2

2 - Ecrou, 55 Nm

• Pour serrer l'écrou, la rotule de barre de direction doit être retenue avec une clé.

3 - Collier à lame-ressort
4 - Soufflet

• Contrôler si endommagement
• Ne doit pas être entortillé après le réglage du pincement

5 - Collier de blocage

• remplacer après chaque démontage
• Pincer le nouveau collier de blocage avec pince de serrage pour mécanisme de direction par ex. -VAS 6199-

6 - Barre de direction, 100 Nm

• Déposer et poser

7 - Vis Torx, 6 Nm
8 - Joint
9 - Tôle de protection
10 - Mécanisme de direction

• avec appareil de commande pour l'assistance de direction -J500-
• peut être contrôlé dans la recherche guidée des défauts au moyen de l'autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-
• Déposer et poser

11 - Rotule de barre de direction, côté gauche

• Contrôler si les capuchons pare-poussière sont correctement positionnés et pas endommagés.

12 - Support
13 - Silentbloc
14 - Collier avec écrous

• Remplacer si le filetage est endommagé

Dépose et pose de la barre de direction

Le chapitre est présenté ultérieurement.
