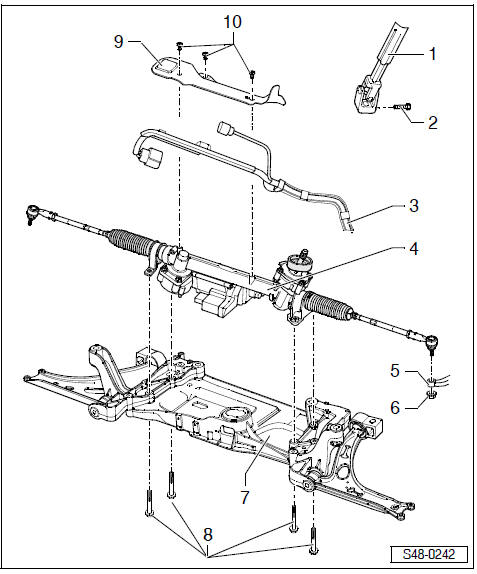

Revue Technique Automobile Skoda Octavia: Aperçu du montage pour mécanisme de direction électromécanique
1 - Joint à croisillon
2 - Vis hexagonale, 20 Nm et 90°
- M8 x 32
- remplacer après chaque démontage
3 - Câbles électrique
4 - Mécanisme de servodirection
- avec appareil de commande pour l'assistance de direction -J500-
- peut être contrôlé dans la recherche guidée des défauts au moyen de l'autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-
5 - Carter de roulement de roue
6 - Ecrou hexagonal, 20 Nm et 90°
- autobloquant
- remplacer après chaque démontage
7 - Groupe motopropulseur avec consoles
8 - Vis hexagonale, 50 Nm et
90°
- M10 x 76
- remplacer après chaque démontage
9 - Tôle de protection
10 - Vis Torx, 6 Nm
Dépose et pose du mécanisme de direction
Le chapitre est présenté ultérieurement.
