Revue Technique Automobile Skoda Octavia: Aperçu du montage de la colonne de direction
Remarque
- Les travaux de soudage et de redressage sont interdits sur toutes les pièces porteuses et guidant les roues de la suspension de celles-ci
- Toujours remplacer les écrous autobloquants.
- Toujours remplacer les vis/les écrous corrodés.

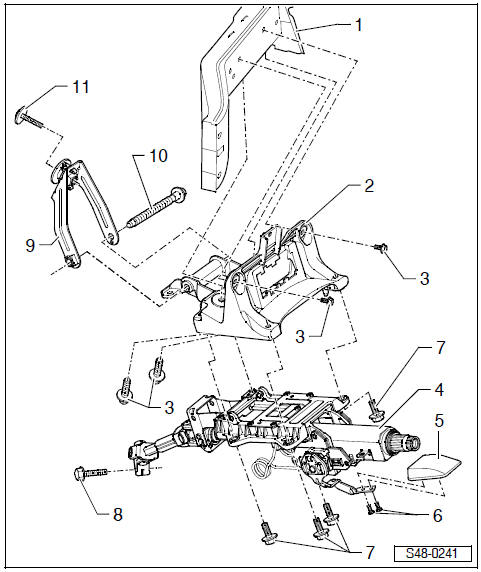

1 - Traverse de la colonne de direction
2 - Support
- Déposer et poser
3 - Vis hexagonale, 20 Nm
- M8 x 30
4 - Colonne de direction
5 - Plaque de poignée
6 - Vis, 3 Nm
- M6 x 10
7 - Vis hexagonale, 20 Nm
- M8 x 30
- remplacer après chaque démontage
8 - Vis hexagonale, 20 Nm et 90°
- M8 x 32
9 - Entretoise de fréquence
- Déposer avec le support de palier.
10 - Vis hexagonale, 20 Nm
- M8 x 94
11 - Vis hexagonale, 20 Nm
- M8 x 48
Déposer et poser la colonne de direction
Le chapitre est présenté ultérieurement.
Contrôler si la colonne de direction est endommagée
Contrôle optique
- Contrôlez si les pièces de la colonne de direction sont endommagées.
Contrôle du fonctionnement
- Contrôlez si la colonne de direction tourne sans accrocher et sans difficulté.
- Contrôler si la colonne de direction est réglable dans le sens longitudinal et en hauteur.
Déposer et poser le support de palier avec l'entretoise de fréquence
Déposer
- Déposer la colonne de direction.
- Déposer le tablier anti-projections au milieu Carrosserie - Travaux de montage ; Gr. de rép. 66.

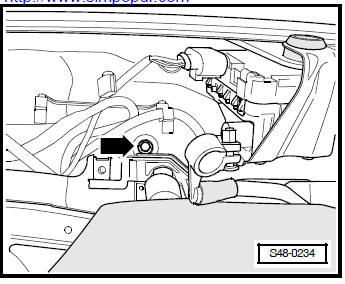

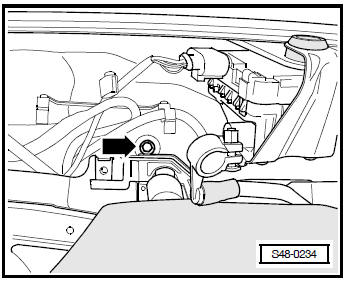

- Déposer la vis -flèche- dans le caisson d'eau.

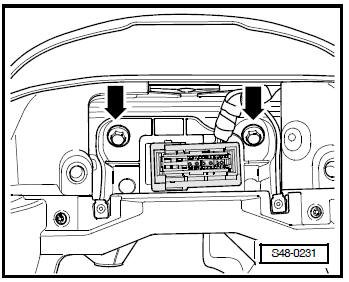

- Déposer les vis -flèches- sous la console.

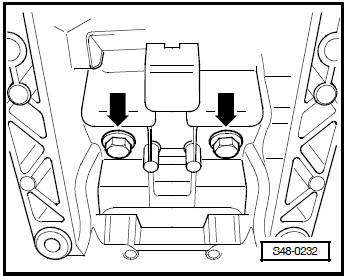

- Déposer les vis -flèches- de la console sur superstructure.
- Enlever le support de palier avec l'entretoise de fréquence de la superstructure.
Poser
- Installer le support de palier, mettre toutes les 4 vis puis serrer à fond au couple prescrit.

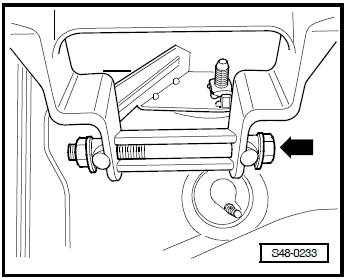

- Fixer l'entretoise de fréquence à la superstructure, à cet effet serrer à fond la vis -flèche- au couple prescrit.
- Maintenant serrer à fond la vis de fixation -flèche- du support de palier/de l'entretoise de fréquence au couple prescrit.
Continuer la pose dans l'ordre inverse.
- Poser la colonne de direction.

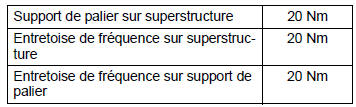

Couples de serrage:
Direction
...
Aperçu du montage pour mécanisme de direction électromécanique
1 - Joint à croisillon 2 - Vis hexagonale, 20 Nm et 90°
M8 x 32
remplacer après chaque démontage
3 - Câbles électrique 4 - Mécanisme de servodirection
avec appareil de commande p ...
