Revue Technique Automobile Skoda Octavia: Dépose et pose de la résistance série pour la soufflante d'air frais avec fusible contre la surchauffe -N24-
Revue Technique Automobile Skoda Octavia / Chauffage, Climatisation / Chauffage / Dépose et pose des pièces de l'appareil de chauffage - Partie 2 / Dépose et pose de la résistance série pour la soufflante d'air frais avec
fusible contre la surchauffe -N24-
Déposer
| Danger! La résistance série pour la soufflante d'air frais avec fusible contre la surchauffe -N24- peut être chaude - risque de brûlures! Avant de déposer la résistance série pour la soufflante d'air frais avec fusible contre la surchauffe -N24-, laisser refroidir. |
- Déposer la protection de l'appareil de chauffage.

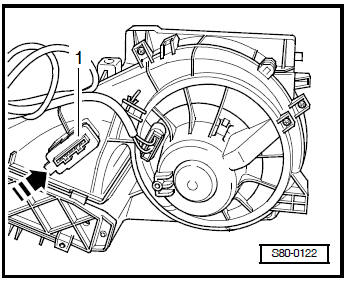

- Débrancher le connecteur de la résistance série pour la soufflante d'air frais avec fusible contre la surchauffe -N24- -1-.
- Pousser le blocage dans -le sens de la flèche- et sortir la résistance série pour la soufflante d'air frais avec fusible contre la surchauffe -N24- de l'appareil de chauffage.
Poser
La pose doit être effectuée dans l'ordre inverse.
