Revue Technique Automobile Skoda Octavia: Climatronic - Climatiseur avec régulation automatique - 1ère partie

Revue Technique Automobile Skoda Octavia / Chauffage, Climatisation / Climatisation / Dépose et pose du climatiseur / Climatronic - Climatiseur avec régulation automatique - 1ère partie

Remarque

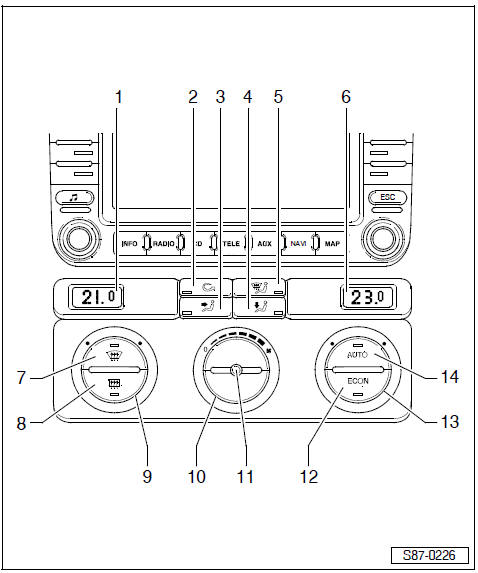

Fonctionnement de l'unité de commande et d'affichage du climatiseur/Climatronic
-E87-

Chauffage, Climatisation

1 - Affichage pour la température intérieure choisie, gauche
2 - Touche pour l'air de recirculation

3 - Touche - répartition de l'air au centre
4 - Touche - répartition de l'air vers le bas
5 - Touche - répartition de l'air vers le haut
6 - Affichage pour la température intérieure choisie, droit
7 - Touche de Defrost du parebrise
8 - Touche pour le dégivrage de la lunette arrière
9 - Bouton rotatif pour la température intérieure, gauche
10 - Régulateur de la soufflante
11 - Détecteur de température intérieure
12 - Touche ECON

13 - Bouton rotatif pour la température intérieure, droit 14 - Touche AUTO

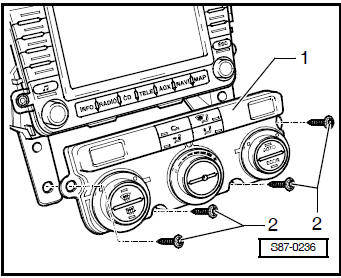

Déposer et poser l'unité de commande et
d'affichage du climatiseur/Climatronic
-E87- et l'appareil de commande du Climatronic
-J255-

Remarque L'appareil de commande du Climatronic -J255- et l'unité de commande et d'affichage du climatiseur/Climatronic -E87- forment une unité et ne peuvent pas être désassemblés.

Chauffage, Climatisation

Déposer

Poser

La pose doit être effectuée dans l'ordre inverse.

Remarque

Connecteurs de l'appareil de commande
pour Climatronic -J255-

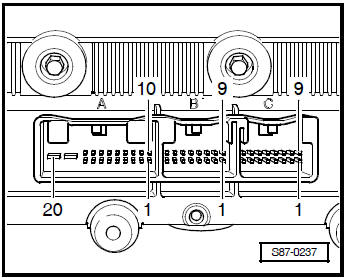

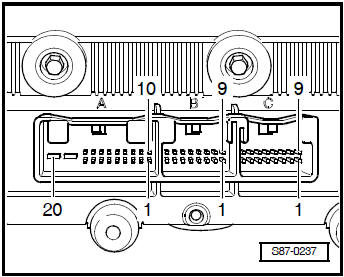

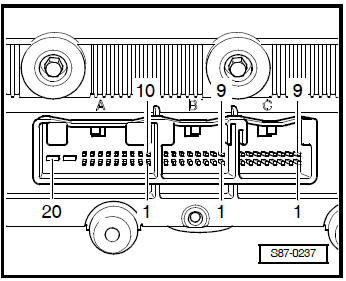

Dotation des alvéoles des connecteurs multiples A, B, C au dos de l'appareil de commande pour Climatronic -J255-

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

Chauffage, Climatisation

Connexion à fiches à 20 broches -A-

1 - Cellule photo-électrique 2 pour rayonnement solaire -G134- ou cellule photo-électrique pour rayonnement solaire -G107-, signal
2 - Transmetteur haute pression -G65-
3 - Cellule photo-électrique 2 pour rayonnement solaire -G134- ou cellule photo-électrique pour rayonnement solaire -G107-, signal
5 - Bus CAN High (Confort)
6 - Bus CAN Low (Confort)
9 - + 5V pour Cellule photo-électrique 2 pour rayonnement solaire -G134- ou cellule photo-électrique pour rayonnement solaire -G107-, signal
10 - Chauffage du siège gauche (en option)
11 - Chauffage du siège droit (en option)
12 - Borne 75A
13 - Transmetteur de température au diffuseur d'air à gauche -G150-
14 - Transmetteur de température au diffuseur d'air à droite -G151-
16 - Borne 30A
17 - Masse des capteurs
18 - Vanne de régulation pour le compresseur du climatiseur -N280-
19 - Borne 31
20 - Borne 15A

Chauffage, Climatisation

Connexion à fiches à 16 broches -B-

1 - + 5V pour servomoteurs
2 - Potentiomètre - servomoteur du volet de température à gauche -G220-
3 - Potentiomètre - servomoteur du volet de température à droite -G221-
4 - Potentiomètre dans le servomoteur pour volet de dégivrage -G135-
5 - Potentiomètre - servomoteur du volet central -G112-
6 - Potentiomètre dans le servomoteur pour clapet d'air de recirculation -G143-
7 - Potentiomètre - servomoteur du volet de pression dynamique -G113-
8 - Transmetteur de température au diffuseur d'air au plancher gauche -G261-
9 - Transmetteur de température au diffuseur d'air au plancher droit -G262-
10 - Détecteur de température - canalisation d'admission d'air frais -G89-
11 - Transmetteur de température de diffusion de l'évaporateur -G263-
14 - Masse du signal du potentiomètre

Chauffage, Climatisation

Connexion à fiches à 16 broches -C-

1 - Servomoteur pour volet de température à gauche -V158-
2 - Servomoteur pour volet de température à gauche -V158-
3 - Servomoteur pour volet de dégivrage -V107-
4 - Servomoteur pour volet de dégivrage -V107-
5 - Servomoteur du volet central -V70-, diffuseur vers la personne
6 - Servomoteur du volet central -V70-, plancher
7 - Servomoteur du clapet d'air de recirculation -V113-, activation de l'air de recirculation
8 - Servomoteur du clapet d'air de recirculation -V113-, activation de l'air frais
9 - Servomoteur de volet de pression dynamique -V71-
10 - Servomoteur de volet de pression dynamique -V71-
11 - Servomoteur pour volet de température à droite -V159-
12 - Servomoteur pour volet de température à droite -V159-
15 - Soufflante d'air frais -V2-
16 - Soufflante d'air frais -V2-, signal
