Revue Technique Automobile Skoda Octavia: Climatronic - Climatiseur avec régulation automatique - 2ème partie

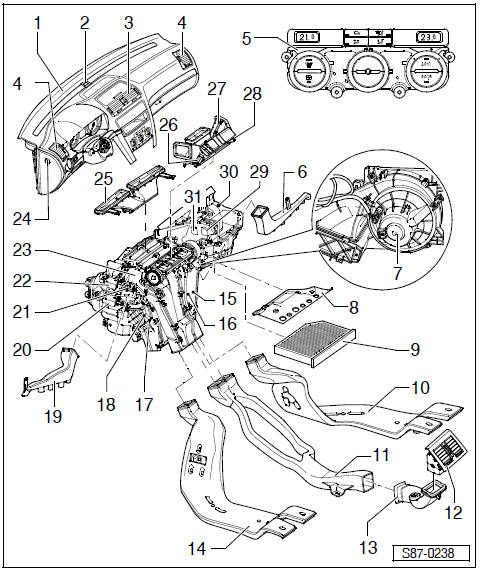

Aperçu du montage
Attention! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. |
Remarque
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- En débranchant et rebranchant la tresse de masse de la batterie, quelques travaux complémentaires doivent être effectués Installation électrique ; Gr. de rép. 27.
Contrôler l'écoulement de l'eau de condensation.
1 - Tableau de bord
- Déposer et poser Carrosserie - Travaux de montage ; Gr. de rép. 70
2 - Cellule photo-électrique pour rayonnement solaire -G107 - et cellule photo-électrique 2 pour rayonnement solaire - G134-, signal
- montés dans un boîtier
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Rôles: pilote le volet de température à gauche et à droite et la soufflante d'air frais en fonction de l'intensité de la lumière
- Fonctionnement de secours en cas de dysfonctionnement: L'appareil de commande du Climatronic -J255- accepte une valeur fixe
- Déposer et poser
3 - Diffuseur central
- Déposer et poser
4 - Diffuseur latéral
- Déposer et poser
5 - Calculateur du Climatronic -J255-
- L'appareil de commande du Climatronic -J255 - et l'unité de commande et d'affichage du climatiseur/Climatronic -E87- forment une unité et ne peuvent pas être désassemblés.
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
6 - Diffuseur au plancher à droite
- Déposer et poser
7 - Soufflante d'air frais -V2-
- Déposer et poser
8 - Protection pour le climatiseur
- Déposer et poser
9 - Filtre à poussière et à pollen
- Déposer et poser
10 - Gaine du fond du plancher à droite
- Déposer et poser
11 - Gaine du fond centrale
- Déposer et poser Carrosserie - Travaux de montage ; Gr. de rép. 68
12 - Diffuseur du fond central
- Déposer et poser
13 - Guidage d'air
- pour diffuseur du fond central
14 - Gaine du fond du plancher à gauche
- Déposer et poser
15 - Défaillance du transmetteur de température de diffusion, évaporateur -G263-
- Déposer et poser
16 - Servomoteur pour volet de température à droite -V159-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
17 - Résistance de chauffage d'appoint -Z35-
- Déposer et poser
18 - Echangeur thermique
- Déposer et poser
- Changer complètement le liquide de refroidissement après le remplacement de l'échangeur thermique
19 - Diffuseur au plancher à gauche
- Déposer et poser
20 - Servomoteur pour volet de température à gauche -V158-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
21 - Transmetteur de température au diffuseur d'air au plancher gauche -G261-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
22 - Servomoteur pour volet de dégivrage -V107-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
23 - Climatiseur
- Déposer et poser
- Désassembler et assembler 87-11 page 4
24 - Gaine du diffuseur
- pour souffleur de la vitre dans la portière
- Composant de la protection
25 - Pièce intercalaire pour la gaine de dégivrage
- placée sur le carter du répartiteur et fixée avec un clip au tableau de bord - traverse
- L'enlever pour pouvoir déposer le tableau de bord
26 - Transmetteur de température au diffuseur d'air à gauche -G150-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
27 - Pièce intercalaire pour diffuseur du tableau de bord
- placée sur le carter du répartiteur
- L'enlever pour pouvoir déposer le tableau de bord
28 - Transmetteur de température au diffuseur d'air à droite -G151-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
29 - Servomoteur du clapet de recirculation -V113-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
30 - Détecteur de température - canalisation d'admission d'air frais -G89-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Rôle: Le détecteur de température pilote le volet de température et la soufflante d'air frais en fonction de la température
- Déposer et poser
31 - Servomoteur de volet de pression dynamique -V71-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser

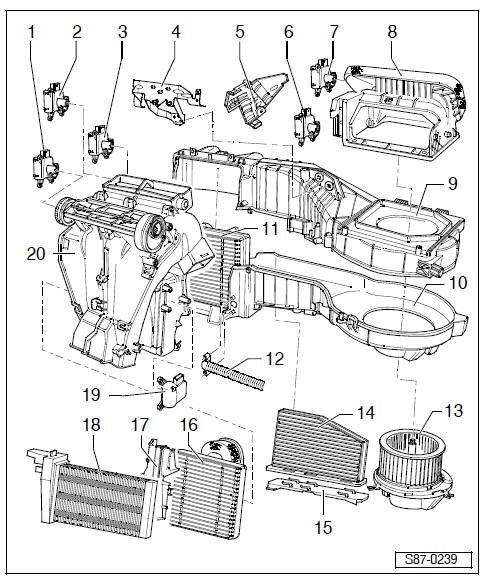

Désassemblage et assemblage du climatiseur
1 - Servomoteur de volet central -V70-
- Déposer et poser
2 - Servomoteur pour volet de température à gauche -V158-
- Déposer et poser
3 - Servomoteur pour volet de dégivrage -V107-
- Déposer et poser
4 - Support
5 - Protection
6 - Servomoteur du clapet de
recirculation -V113-
- Déposer et poser
7 - Servomoteur de volet de pression dynamique -V71-
- Déposer et poser
8 - L'entrée d'air du carter
- avec clapet d'air de recirculation
- avec volet de pression dynamique (Climatronic)
9 - Partie supérieure du boîtier
10 - Partie inférieure du boîtier
11 - Evaporateur
12 - Durit d'aération du refroidissement de la boîte Ã
gants
13 - Soufflante d'air frais -V2- avec la résistance série pour la
soufflante d'air frais avec fusible contre la surchauffe -N24-
- Déposer et poser
14 - Filtre à poussière et à pollen
- avec filtre à charbon actif
- Déposer et poser
15 - Protection
- pour filtre à poussière et à pollen
16 - Echangeur thermique
- Déposer et poser
17 - L'habillage de l'échangeur thermique
18 - Résistance de chauffage
d'appoint -Z35-
- installé sur quelques véhicules uniquement
- Déposer et poser
19 - Servomoteur pour volet de température à droite -V159-
- Déposer et poser
- 20 - Carter du répartiteur
