Revue Technique Automobile Skoda Octavia: Climatronic - Climatiseur avec régulation automatique - 3ème partie

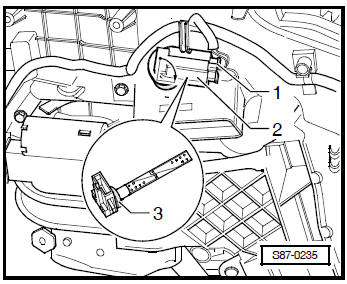

Déposer et poser le transmetteur de température au diffuseur d'air au plancher à gauche -G261-

Déposer

• Déposer le diffuseur au plancher à gauche
• Faire décrire une rotation de 90° au transmetteur de température au diffuseur d'air au plancher -G192- -2- et le sortir du carter.
• Débrancher la fiche -1-.

Poser

La pose doit être effectuée dans l'ordre inverse.

Lors de la pose veiller à ce que la bague d'étanchéité soit correctement positionnée -3-.

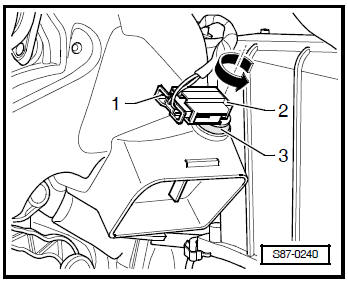

Déposer et poser le transmetteur de température au diffuseur d'air au plancher à droite -G262-

Déposer

• Déposer la boîte à gants  Carrosserie - Travaux de montage ; Gr. de rép. 70.
• Débrancher la fiche -1-.
• Faire décrire une rotation de 90° au transmetteur de température au diffuseur d'air au plancher à droite -G262- -2- et le sortir du carter.

Poser

La pose doit être effectuée dans l'ordre inverse.

Lors de la pose veiller à ce que la bague d'étanchéité soit correctement positionnée -3-.

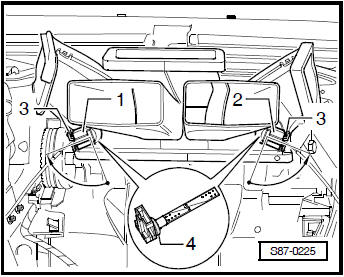

Déposer et poser le transmetteur de température au diffuseur d'air à gauche -G150- et le transmetteur de température au diffuseur d'air à droite -G151-

Déposer

• Déposer le tableau de bord  Carrosserie - Travaux de montage ; Gr. de rép. 70.
• Débrancher les fiches -3-.
• Faire décrire une rotation de 90° au transmetteur de température au diffuseur d'air à gauche -G150- -1- ou au transmetteur de température au diffuseur d'air à droite -G151- -2- et les sortir du carter.

Poser

La pose doit être effectuée dans l'ordre inverse.

Lors de la pose veiller à ce que les bagues d'étanchéité soient correctement positionnées -4-.

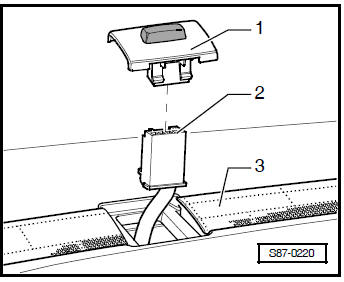

Déposer la cellule photo-électrique pour rayonnement solaire -G107- et la cellule photo-électrique 2 pour rayonnement solaire -G134 -

• Déclipser le carter avec les cellules photo-électrique pour rayonnement solaire -1- avec la clavette de démontage -3409- du tableau de bord -3-.
• Débrancher la fiche -2-.

Déposer et poser le servomoteur du clapet d'air de recirculation -V113-

Déposer

• Déposer la boîte à gants  Carrosserie - Travaux de montage ; Gr. de rép. 70.

Remarque La position du clapet d'air de recirculation ne doit être modifiée en aucun cas.

• Enlever la protection pour les servomoteurs.

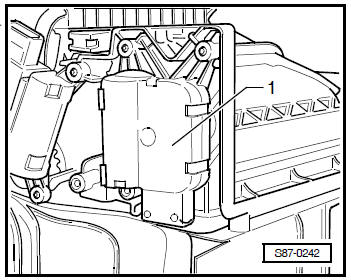

• Débrancher la connexion à fiches du servomoteur pour clapet d'air de recirculation -V113- -1-.
• Retirer le servomoteur du clapet d'air de recirculation -V113- -1-.

Poser

La pose doit être effectuée dans l'ordre inverse.

Remarque

• Après la pose du servomoteur, contrôler le fonctionnement du clapet d'air de recirculation.
• Initier la fonction "réglage de base" avec autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-.

Déposer et poser le servomoteur de volet de pression dynamique -V71-

Déposer

• Déposer la boîte à gants  Carrosserie - Travaux de montage ; Gr. de rép. 70.

Remarque La position du volet de pression dynamique ne doit être modifiée en aucun cas.

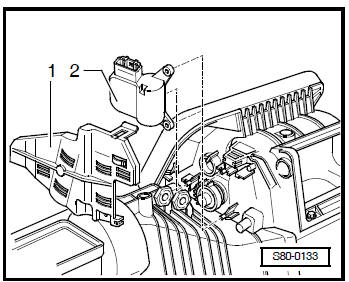

• Retirer la protection -1-.
• Débrancher la connexion à fiches du servomoteur de volet de pression dynamique -V71- -2-.
• Retirer le servomoteur de volet de pression dynamique -V71- -2-.

Poser

La pose doit être effectuée dans l'ordre inverse.

Remarque

• Après la pose du servomoteur, contrôler le fonctionnement du volet de pression dynamique.
• Initier la fonction "réglage de base" avec autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-.

Déposer et poser le servomoteur pour volet de dégivrage -V107-

Déposer

• Déposer le tableau de bord  Carrosserie - Travaux de montage ; Gr. de rép. 70.
• Déposer le diffuseur au plancher à gauche.
• Déposer l'appareil de commande pour l'interface de diagnostic du bus de données -J533- (fixé au niveau de la colonne de direction sur le support)  Installation électrique ; Gr. de rép. 90.
• Déposer le support gauche du climatiseur

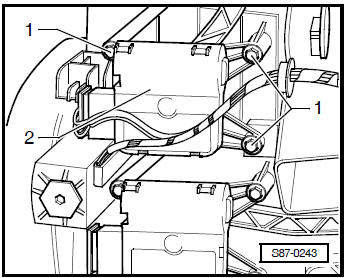

• Débrancher la connexion à fiches du servomoteur pour volet de dégivrage -V107- -2-.
• Retirer les vis de fixation -1-, enlever le servomoteur pour volet de dégivrage -V107- -2- et décrocher l'entretoise.

Poser

La pose doit être effectuée dans l'ordre inverse.

Remarque

• Après la pose du servomoteur, contrôler le fonctionnement du volet de dégivrage.
• Initier la fonction "réglage de base" avec autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-.

Dépose et pose du servomoteur pour le
volet de température à gauche -V158 -

Déposer

• Déposer le tableau de bord  Carrosserie - Travaux de montage ; Gr. de rép. 70.
• Déposer le diffuseur au plancher à gauche.
• Déposer l'appareil de commande pour l'interface de diagnostic du bus de données -J533- (fixé au niveau de la colonne de direction sur le support)  Installation électrique ; Gr. de rép. 90.
• Déposer le support gauche du climatiseur
• Déposer la protection pour l'échangeur thermique.

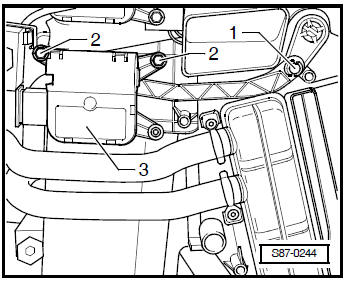

• Débrancher la connexion à fiches du servomoteur pour le volet de température à gauche -V158- -3-.
• Chasser l'entretoise du levier de renvoi -1-.
• Retirer les vis de fixation -2- et enlever le servomoteur pour le volet de température à gauche -V158- -3-.

Poser

La pose doit être effectuée dans l'ordre inverse.

Remarque

• Après la pose du servomoteur, contrôler le fonctionnement du volet de température à gauche.
• Initier la fonction "réglage de base" avec autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-.

Dépose et pose du servomoteur pour le volet de température à droite -V159 -

Déposer

• Déposer la boîte à gants  Carrosserie - Travaux de montage ; Gr. de rép. 70.
• Déposer le diffuseur au plancher à droite.

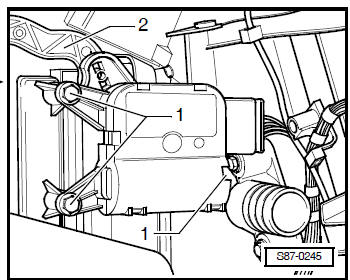

• Débrancher la connexion à fiches du servomoteur pour le volet de temperature à droite -V159-.
• Retirer les vis de fixation -1- et enlever le servomoteur pour le volet de température à droite -V159-.
• Décrocher l'entretoise -2- du servomoteur pour le volet de température à droite -V159-.

Poser

La pose doit être effectuée dans l'ordre inverse.

Remarque

• Après la pose du servomoteur, contrôler le fonctionnement du volet de température à droite.
• Initier la fonction "réglage de base" avec autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-.

Déposer et poser le servomoteur du volet central -V70-

Déposer

• Déposer le tableau de bord  Carrosserie - Travaux de montage ; Gr. de rép. 70.

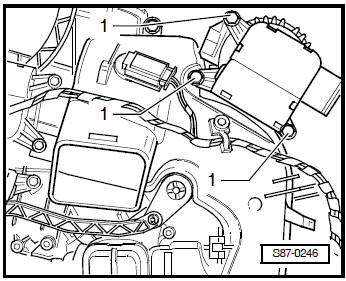

• Débrancher la connexion à fiches du servomoteur du volet central -V70-.
• Retirer les vis de fixation -1- et enlever le servomoteur du volet central -V70-.

Poser

La pose doit être effectuée dans l'ordre inverse.

Remarque

• Après la pose du servomoteur, contrôler le fonctionnement du volet central.
• Initier la fonction "réglage de base" avec autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-.
