Revue Technique Automobile Skoda Octavia: Identification de la boîte de vitesses

Disposition sur la boîte de vitesses

Boîte de vitesses 0A4

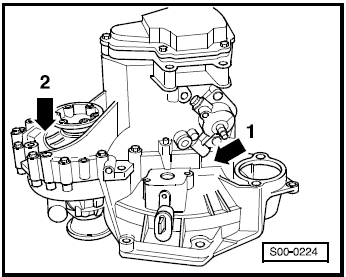

Lettres d'identification et date de fabrication -fleche 1- Identification de la boîte de vitesses 0A4 -fleche 2-.

Boîte de vitesses 0A4

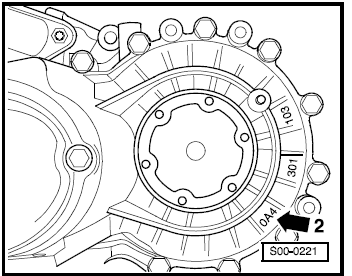

Identification de la boîte de vitesses 0A4 -fleche 2-.

Boîte de vitesses 0A4

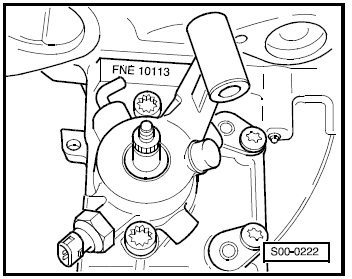

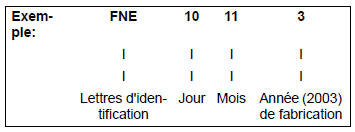

Lettres d'identification et date de fabrication de la boîte de vitesses

Boîte de vitesses 0A4

Les données supplémentaires informent au sujet de l'usine de fabrication.

Remarque Les lettres d'identification de la boîte de vitesses figurent également sur les supports de données du véhicule.

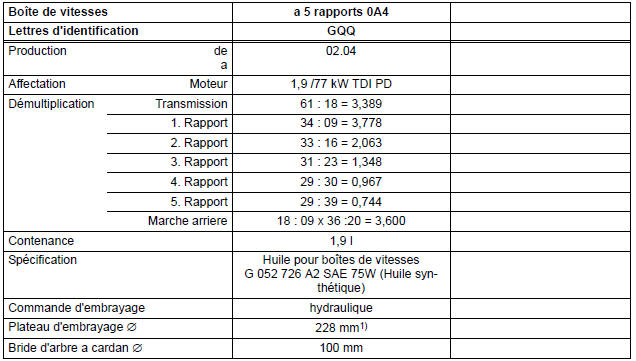

Lettres d'identification, affectation des organes mécaniques, contenances

Lettres d'identification, affectation des organes mécaniques, contenances

1) Cette indication n'est donnée qu'a titre d'information. Choisir le disque d'embrayage et le plateau de pression en se référant au catalogue des pieces de rechange.

Données techniques
...

Aperçu de la chaîne cinématique
Dénomination et rapport Remarque Les fleches sont tournées dans le sens de déplacement du véhicule. 1 - Moteur 2 - Embrayage 3 - Boîte de vitesses 4 - Arbre primaire 5 - Arbre de sortie/A ...
