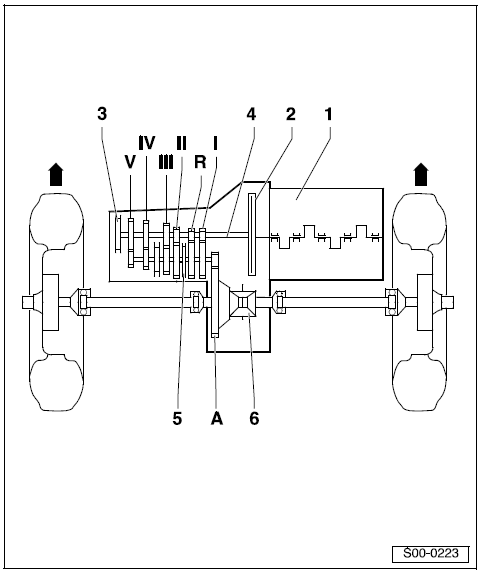

Revue Technique Automobile Skoda Octavia: Aperçu de la chaîne cinématique
Dénomination et rapport
Remarque Les fleches sont tournées dans le sens de déplacement du véhicule.
1 - Moteur
2 - Embrayage
3 - Boîte de vitesses
4 - Arbre
primaire
5 - Arbre de sortie/Arbre d'entraînement
6 - Différentiel
I - 1. Rapport
II - 2. Rapport
III - 3. Rapport
IV - 4. Rapport
V - 5. Rapport
R - Marche arriere
A - Transmission
Identification de la boîte de vitesses
Disposition sur la boîte de vitesses
Lettres d'identification et date de fabrication -fleche 1- Identification
de la boîte de vitesses 0A4 -fleche 2-.
Identification de la boîte de vitesse ...
Remarques générales concernant les réparations
Une boîte de vitesses ne peut etre impeccablement et correctement réparée
qu'a condition de procéder avec le plus grand soin et un maximum de propreté
a quoi s'ajoute l'utilisation d'outils e ...
D'autres materiaux:
Déposer et poser le transmetteur pour l'aide au stationnement avant
Déposer
Déposer le pare-chocs avant Carrosserie - Travaux de montage
; Gr. de rép. 63.
Retirer les deux ergots de maintien du transmetteur.
Extraire par l'intérieur le transmetteu ...
Contrôler l'usure et l'état de la courroie crantée d'entraînement de l'arbre
à cames (moteurs à essence)
Contrôler la courroie crantée sur les points suivants:
Déchirures ou fentes -A-, déchirures transversales
Butées latérales -B-
Effilochement ou arrachement -C-
Déchirure dans la den ...
