Revue Technique Automobile Skoda Octavia: Dépose et pose de l'unité de réglage du volet de température
Déposer
- Déposer la protection latérale sur le côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 68.
- Déposer le diffuseur au plancher à gauche

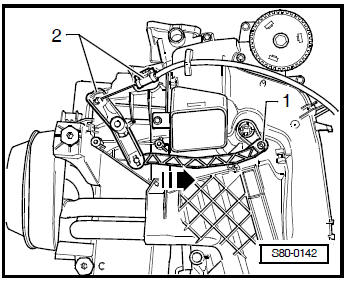

- Déclipser le câble sur l'unité de réglage du volet de température -2-.
- Desserrer le blocage -1- et pousser l'unité de réglage du volet de température dans -le sens de la flèchejusqu'à la butée.
- Retirer l'unité de réglage pour volet de température.
Poser
La pose doit être effectuée dans l'ordre inverse.
Remarque Après la pose, contrôler le fonctionnement du volet de température. Le bouton de température sur la régulation de l'air de chauffage et d'air frais doit décrire très facilement un mouvement complet sans la moindre secousse de la position "froid" à la position "chaud ».
