Revue Technique Automobile Skoda Octavia: Déposer et poser le coffret électrique (porte-relais et fusibles dans le compartiment moteur)
Revue Technique Automobile Skoda Octavia / Installation électrique / Câbles / Déposer et poser le coffret électrique (porte-relais et fusibles dans le
compartiment moteur)
Déposer
- Déposer le filtre à air Moteur correspondant ; Gr. de rép. 24.
- Déposer la batterie avec le porte-batterie

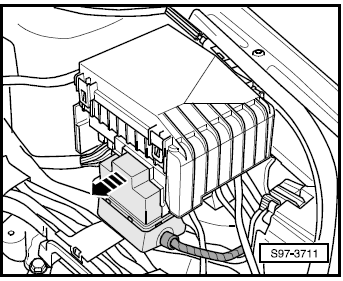

- Extraire le porte-relais dans -le sens de la flèche- sous le coffret électrique.
- Enlever le couvercle du coffret électrique.

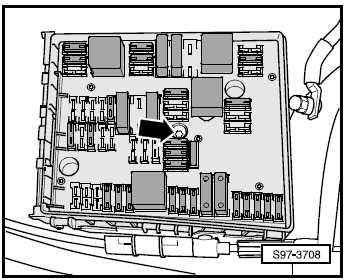

- Retirer la vis -flèche-.
- Sortir le porte-relais et fusibles du coffret électrique.

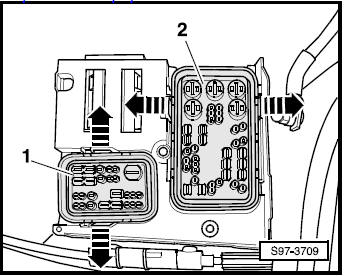

- Déverrouiller la fiche de raccordement à 26 broches -1- et la fiche de raccordement à 40 broches -2- et retirer du coffret électrique.

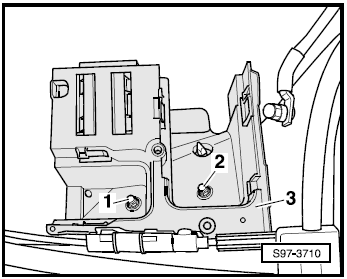

- Défaire les écrous -1- et -2-.
- Extraire le coffret électrique.
Poser
- La pose doit être effectuée dans l'ordre inverse.
Déposer et poser le porte-relais additionnel au-dessus du calculateur du
réseau de bord
Déposer
Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.
Déverrouiller le fusible -1-.
Faire tourner le porte-r ...
