Revue Technique Automobile Skoda Octavia: Déposer et poser le porte-relais additionnel au-dessus du calculateur du réseau de bord
Revue Technique Automobile Skoda Octavia / Installation électrique / Câbles / Déposer et poser le porte-relais additionnel au-dessus du calculateur du
réseau de bord
Déposer
- Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

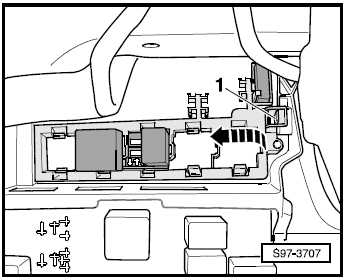

- Déverrouiller le fusible -1-.
- Faire tourner le porte-relais additionnel dans -le sens de la flèche- et extraire du support de base vers la droite.
Poser
- La pose doit être effectuée dans l'ordre inverse.
Dépose et pose du calculateur du réseau de bord -J 519-
Déposer
Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.
Déverrouiller les ergots de blocage -flèches- et enleve ...
Déposer et poser le coffret électrique (porte-relais et fusibles dans le
compartiment moteur)
Déposer
Déposer le filtre à air Moteur correspondant ; Gr. de rép.
24.
Déposer la batterie avec le porte-batterie
Extraire le porte-relais dans -le sens de la flèche- s ...
