Revue Technique Automobile Skoda Octavia: Arbre de marche AR
Désassembler et assembler l'arbre de marche AR
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Piece de pression -MP 3-411-
- Plateau de pression -MP 3-455-
- Poinçon de pression -MP 6-405-
- Mandrin de centrage -MP 3-463-
- Plaque de pression -MP 3-406-
- Poinçon de pression -MP 3-423-
- Poinçon de pression -MP 3-448-
- Extracteur a prise interne -Kukko 21/2-
- Contre-appui -Kukko 22/1-

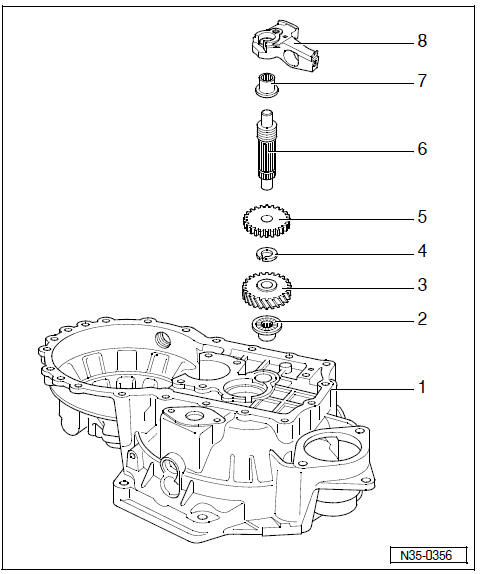

1 - Carter d'embrayage
2 - Douille a aiguilles
- Extraire Fig. 1 au
- Emmancher Fig. 2 au
- Toujours remplacer apres chaque démontage
3 - Pignon de retour
4 - Circlip
- Toujours remplacer apres chaque démontage
5 - Pignon de marche AR
- Déposer le circlip avant le remplacement
- La collerette est tournée vers le pignon de marche AR
6 - Arbre de marche AR
- Déposer et poser /li>
7 - Douille a aiguilles
- Démancher Fig. 3 au
- Emmancher Fig. 4 au
8 - Appui de l'arbre de marche AR
- Déposer et poser /li>

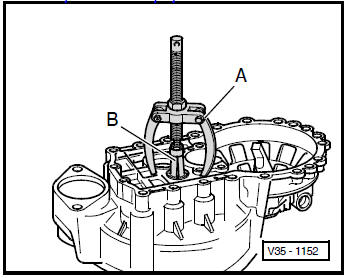

Fig. 1: Extraire la douille a aiguilles du carter d'embrayage
A - Contre-appui, par ex. -Kukko 22/1-
B - Extracteur a prise interne
14,5 ... 18,5 mm, parex.-Kukko 21/2-
Remarque La douille a aiguille est détruite lors de la dépose et doit etre remplacée.

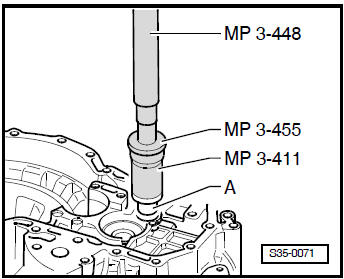

Fig. 2: Emmancher la douille a aiguilles -A- dans le carter
d'embrayage

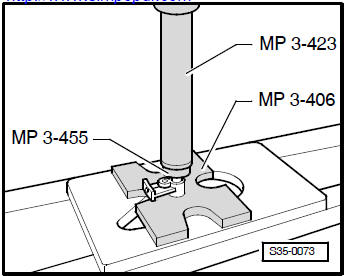

Fig. 3: Démancher la douille a aiguilles de l'appui de l'arbre
de marche AR

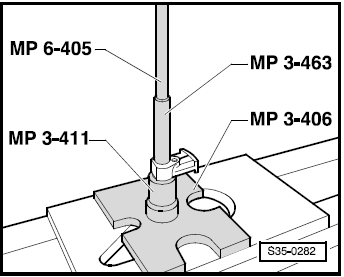

Fig. 4: Emmancher la douille a aiguilles dans l'appui de
l'arbre de marche AR
Régler l'arbre de sortie
(Déterminer une rondelle d'ajustement pour l'arbre de sortie)
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
