Revue Technique Automobile Skoda Octavia: Dépose et pose du calculateur du réseau de bord -J 519-
Revue Technique Automobile Skoda Octavia / Installation électrique / Câbles / Dépose et pose du calculateur du réseau de bord -J 519-
Déposer
- Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

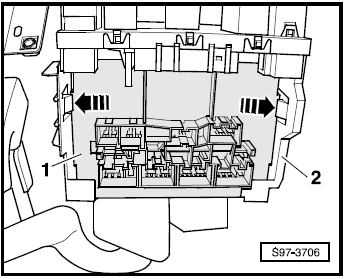

- Déverrouiller les ergots de blocage -flèches- et enlever le calculateur du réseau de bord -J519- -1- du support -2- par le bas.
Remarque Pour des raisons de présentation, toutes les connexions à fiches sont débranchées dans la figure.
- Débrancher toutes les connexions à fiches.
Poser
- La pose doit être effectuée dans l'ordre inverse.
