Déposer
- Débloquer le cache latéral du tableau de bord.
- Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

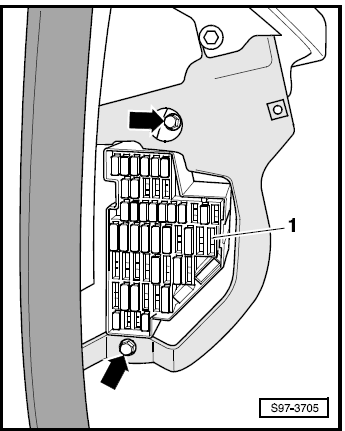

- Retirer les deux vis de fixation (2 Nm) -1- et enlever le porte-fusibles -2- en le tirant vers l'intérieur.
Poser
- La pose doit être effectuée dans l'ordre inverse.
