Revue Technique Automobile Skoda Octavia: Dépose et pose de la barre de direction pour l'essieu arrière
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Suspension des roues arrière / Aperçu du montage: Groupe motopropulseur, bras transversal, barre de
direction pour l'essieu arrière / Dépose et pose de la barre de direction pour l'essieu arrière
Déposer
- Mesurer la cote du centre de la roue jusqu'au bord inférieur du passage de roue
- Déposer la roue.
- Déposer le ressort hélicoïdal .

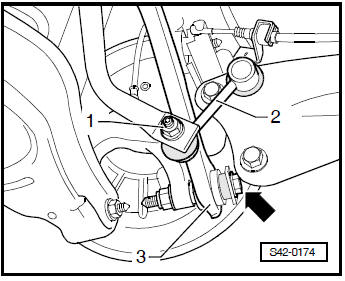

- Dévisser l'écrou -1- et extraire la barre de direction -2- de la barre stabilisatrice.
- Retirer la vis -flèche- pour la barre de direction pour l'essieu arrière -3-.

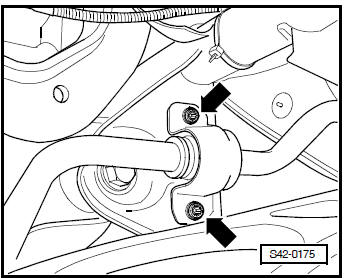

- Retirer les vis -flèches- pour le collier de barre stabilisatrice.

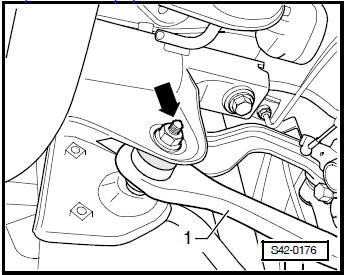

- Dévisser l'écrou -flèche- et sortir la vis par derrière.
- Extraire la barre de direction pour l'essieu arrière.
Poser
- Installer la barre de direction pour l'essieu arrière dans le véhicule et serrer manuellement les vis.
Remarque Les vissages de la barre de direction pour l'essieu arrière ne pourront être effectués que si la cote mesurée entre le milieu du moyeu de roue et le bord inférieur du passage de roue est atteinte avant le montage !

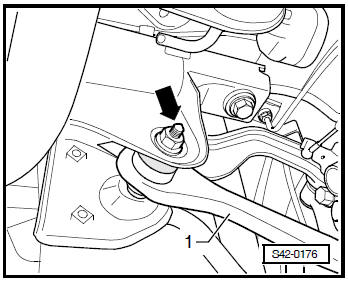

- Serrer la barre de direction pour l'essieu arrière au groupe motopropulseur et serrer à fond le nouveau écrou.

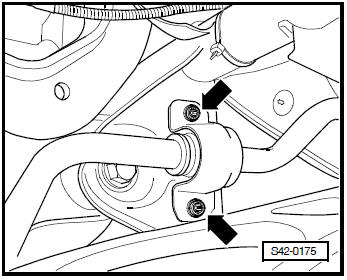

- Serrer les vis -flèches- pour le collier de barre stabilisatrice.
- Serrer à fond la vis -flèche- pour la barre de direction pour l'essieu arrière -3-.

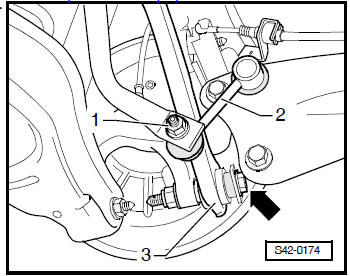

- Insérer la barre de direction -2- dans la barre stabilisatrice et serrer à fond l'écrou -1-.
- Poser le ressort hélicoïdal .
- Poser la roue et la serrer.
- Contrôler la géométrie

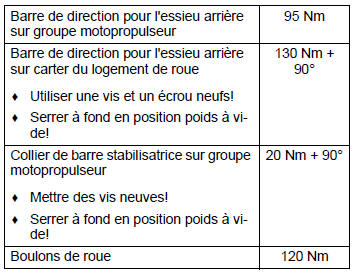

Couples de serrage:
