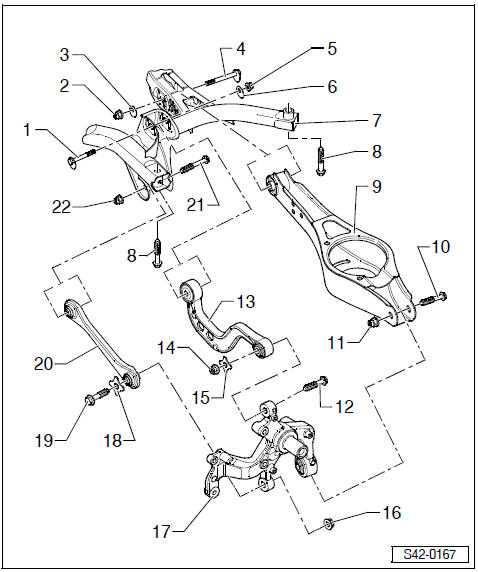

Revue Technique Automobile Skoda Octavia: Aperçu du montage: Groupe motopropulseur, bras transversal, barre de direction pour l'essieu arrière
1 - Vis d'excentrique
- Contrôler la géométrie après le desserrage
- Ne pas tourner plus de 90 ° vers la gauche ou la droite (c.-à -d. de la plus petite jusqu'à la plus grande limite de réglage)
2 - Ecrou, 95 Nm
- autobloquant
- remplacer après chaque démontage
- Serrer toujours en position poids à vide
3 - Rondelle d'excentrique
- Alésage intérieur avec ergot
4 - Vis d'excentrique
- Contrôler la géométrie après le desserrage
- Ne pas tourner plus de 90 ° vers la gauche ou la droite (c.-à -d. de la plus petite jusqu'à la plus grande limite de réglage)
5 - Ecrou, 95 Nm
- autobloquant
- remplacer après chaque démontage
- Serrer toujours en position poids à vide
6 - Rondelle d'excentrique
- Alésage intérieur avec ergot
7 - Support du groupe motopropulseur
8 - Vis, 90 Nm et 90°
- M12 x 1,5 x 90
- remplacer après chaque démontage
9 - Bras transversal inférieur
- Déposer et poser
10 - Vis
- remplacer après chaque démontage
11 - Ecrou, 90 Nm et 90°
- M12 x 1,5 x 75
- autobloquant
- remplacer après chaque démontage
- Serrer toujours en position poids à vide
12 - Vis
- M14 x 1,5 x 95
- remplacer après chaque démontage
- Serrer toujours en position poids à vide
13 - Bras transversal supérieur
- Déposer et poser
14 - Ecrou, 130 Nm et 90°
- autobloquant
- remplacer après chaque démontage
15 - Rondelle
16 - Ecrou, 130 Nm et 90°
- autobloquant
- remplacer après chaque démontage
- Serrer toujours en position poids à vide
17 - Carter de roulement de roue
- Déposer et poser
18 - Rondelle
19 - Vis
- M14 x 1,5 x 95
- remplacer après chaque démontage
- Serrer toujours en position poids à vide
20 - Barre de direction pour essieu arrière
- fermée dans le sens de marche du véhicule
21 - Vis
- M12 x 1,5 x 90
- remplacer après chaque démontage
22 - Ecrou, 90 Nm et 90°
- autobloquant
- remplacer après chaque démontage
- Serrer toujours en position poids à vide
- Déposer et poser le bras transversal supérieur
- Dépose et pose de la barre de direction pour l'essieu arrière
Essieu arrière en position poids à vide
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Sangle de serrage -T10038-
Support -T10149-
Dispositif de levage pour moteur et boîte ...
Déposer et poser le bras transversal supérieur
Déposer
Mesurer la cote du centre de la roue jusqu'au bord inférieur du passage
de roue
Déposer la roue.
Déposer le ressort hélicoïdal .
Décrocher le câble -flà ...
