Revue Technique Automobile Skoda Octavia: Déposer et poser le bras transversal supérieur

Déposer

• Mesurer la cote du centre de la roue jusqu'au bord inférieur du passage de roue
• Déposer la roue.
• Déposer le ressort hélicoïdal  .

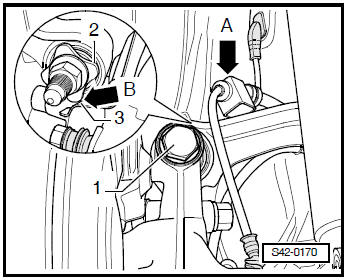

• Décrocher le câble -flèche A- pour capteur de vitesse de rotation du bras transversal supérieur.
• Retirer la vis -1-.

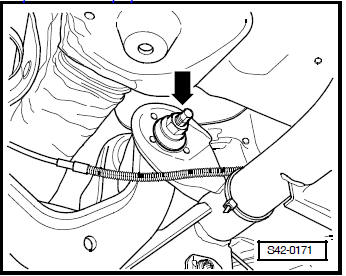

• Marquer par ex. avec un feutre l'emplacement de la vis d'excentrique -flèche- vers le groupe motopropulseur.

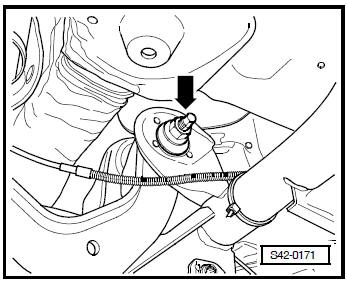

• Retirer la vis -flèche-.
• Extraire le bras transversal supérieur.

Poser

• Installer le bras transversal supérieur dans le véhicule et serrer manuellement les vis.

Remarque Les vissages du bras transversal ne pourront être effectués que si la cote mesurée entre le milieu du moyeu de roue et le bord inférieur du passage de roue est atteinte avant le montage  !

• Serrer le bras transversal supérieur au groupe motopropulseur et serrer à fond le nouvel écrou.
• Observer la marque sur la vis d'excentrique -flèchevers le groupe motopropulseur.

• Serrer à fond la vis -1- pour le bras transversal supérieur.

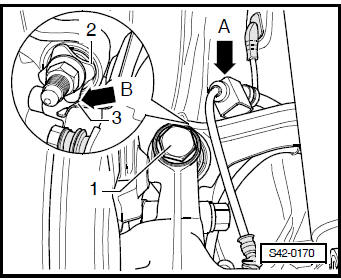

Remarque La rondelle -2- doit être installée de manière à ce qu'il y ait un espace entre la rondelle et la tôle de protection -3- -flèche B-.

• Accrocher le câble -flèche A- pour capteur de vitesse de rotation au bras transversal supérieur.
• Poser le ressort hélicoïdal  .
• Poser la roue et la serrer.
• Contrôler la géométrie  .

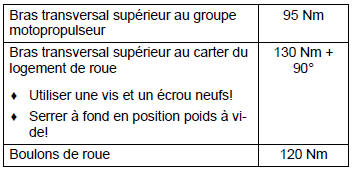

Couples de serrage:
