Revue Technique Automobile Skoda Octavia: Déposer et poser les plaquettes de frein

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Outil de rappel et de desserrage -T10165-

Déposer

Lors de la dépose, marquer les plaquettes de frein pouvant être réutilisées. Les remonter exactement au même endroit, sinon freinage irrégulier!

• Déposer les roues.

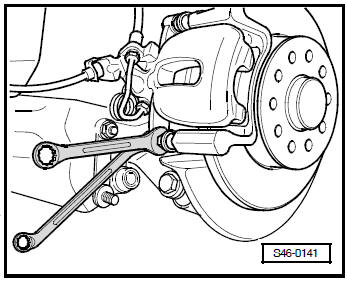

• Dévisser les vis de fixation de l'étrier de frein tout en maintenant au niveau de l'axe de guidage.
• Enlever l'étrier de frein et le fixer avec du fil de fer de manière que le poids de celui-ci n'appuie pas et n'endommage pas la Durit de frein.

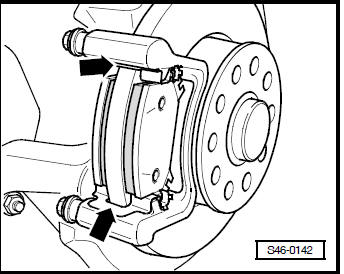

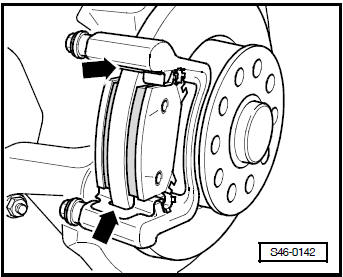

• Déposer les plaquettes et les tôles de maintien des plaquettes -flèches-.

Poser

Aspirer du liquide de frein dans le réservoir au moyen du flacon de purge avant de repousser le piston.

Sinon, le liquide de frein peut s'écouler et entraîner des dommages, si entre-temps il était nécessaire d'ajouter du liquide de frein.

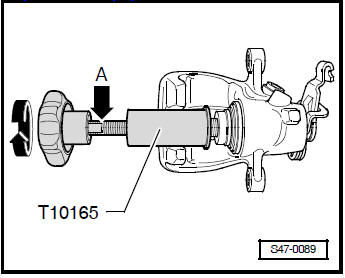

• Visser le piston en faisant tourner à droite la molette de l'outil de rappel et de desserrage -T10165 -, ne pas endommager le capuchon de protection.
• Utiliser l'outil spécial T10165/1 pour le vissage.
• Si les pistons résistent, les desserrer en mettant une clé à fourche de 13 aux endroits prévus à cet effet -flèche A-.

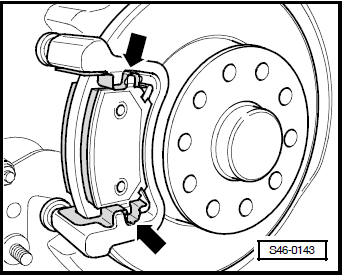

• Installer les tôles de maintien des plaquettes -flècheset des plaquettes dans le support de frein.

• Veiller à ce que les plaquettes de frein reposent dans les tôles de maintien des plaquettes -flèches-.
• Fixer l'étrier de frein avec les nouvelles vis autobloquantes.
• Le set de réparation contient quatre vis autobloquantes devant être mises dans tous les cas.
• Monter les roues.

Remarque

• Après chaque remplacement des plaquettes de frein, appuyer énergiquement et plusieurs fois sur la pédale de frein, le véhicule étant arrêté, afin que les plaquettes se positionnent comme il convient.
• Après le remplacement des plaquettes de frein, contrôler le niveau du liquide.

Couples de serrage:
