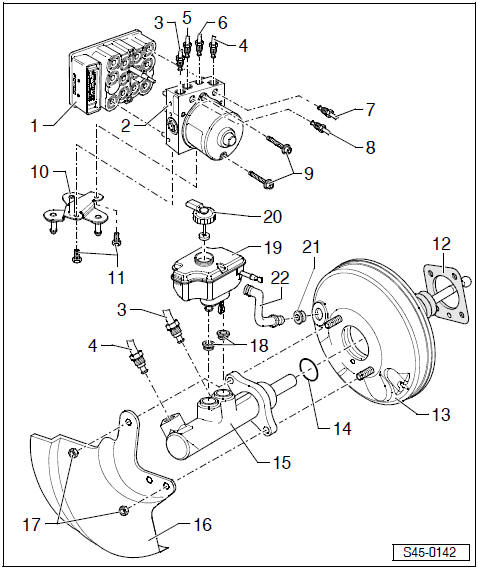

Revue Technique Automobile Skoda Octavia: Unité hydraulique, servofrein, maître-cylindre de frein - Aperçu du montage
1 - L'appareil de commande d'ABS -J104-
- Déposer et poser
2 - L'unité hydraulique pour ABS -N55-
- Déposer et poser
3 - Conduite de frein, 14 Nm
- Maître-cylindre de frein/circuit de la tige de pression du piston vers unité hydraulique
- Code:
6,5 mm et vis de tuyau avec filetage long M12 x 1
4 - Conduite de frein, 14 Nm
- Maître-cylindre de frein/circuit du piston flottant vers unité hydraulique
- Code:
6,5 mm et vis de tuyau avec filetage long M12 x 1
5 - Conduite de frein, 14 Nm
- vers l'étrier de frein avant gauche
- Code:
5,25 mm et vis de tuyau avec filetage court M12 x 1
6 - Conduite de frein, 14 Nm
- vers l'étrier de frein avant droit
- Code:
5,25 mm et vis de tuyau avec filetage court M10 x 1
7 - Conduite de frein, 14 Nm
- vers l'étrier de frein arrière gauche
- Code:
5,25 mm et vis de tuyau avec filetage court M12 x 1
8 - Conduite de frein, 14 Nm
- vers l'étrier de frein arrière droit
- Code:
5,25 mm et vis de tuyau avec filetage court M10 x 1
9 - Vis Torx à empreinte intérieure, 4 Nm
10 - Support
11 - Vis
hexagonale, 8 Nm
12 - Joint
- Pour servofrein
13 - Servofrein
- Sur les moteurs à essence, la dépression nécessaire est prélevée au niveau de la tubulure d'admission.
- Certains véhicules avec moteur à essence et boîte de vitesses automatique sont équipés d'une pompe à dépression pour les freins
- Sur les moteurs Diesel, une pompe à vide est montée afin de générer la dépression
- Contrôle du fonctionnement:
- Le moteur étant arrêté, appuyer plusieurs fois énergiquement sur la pédale de frein (ceci afin de supprimer la dépression à l'intérieur de l'appareil).
- Maintenir maintenant la pédale en position de freinage en exerçant une pression moyenne et faire démarrer le moteur. Si le servofrein fonctionne parfaitement, la pédale de frein s'enfonce alors nettement (l'assistance devient efficace).
- En cas d'anomalies, le remplacer complètement.
- Déposer et poser
14 - Bague d'étanchéité
15 - Maître-cylindre de frein
- ne peut pas être réparé. En cas d'anomalies, le remplacer complètement.
- Déposer et poser
16 - Ecran thermique
17 - Ecrou hexagonal, 25 Nm
- remplacer après chaque démontage
18 - Obturateur
- Humidifier avec du liquide de frein et l'enfoncer dans le réservoir de liquide de frein
19 - Réservoir de liquide de frein
20 - Bouchon
21 - Obturateur
- Raccord pour la Durit de dépression
22 - Durit de dépression
- Installer dans le servofrein
Raccorder les conduites de frein du maître-cylindre de frein à l'unité
hydraulique
Raccorder les conduites de frein au maître-cylindre de frein
A - Circuit de la tige de pression du piston du maître-cylindre de frein
vers l'unité hydraulique - Code: 6,5 mm et
vis de tuyau ...
