Revue Technique Automobile Skoda Octavia: Raccorder les conduites de frein du maître-cylindre de frein à l'unité hydraulique

Châssis-suspension

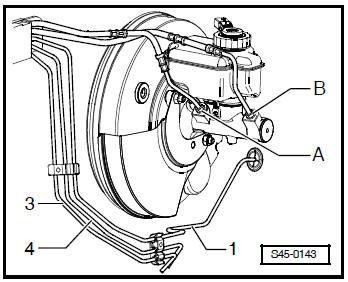

Raccorder les conduites de frein au maître-cylindre de frein

A - Circuit de la tige de pression du piston du maître-cylindre de frein vers l'unité hydraulique
- Code: Châssis-suspension 6,5 mm et vis de tuyau avec filetage M12 x 1
B - Circuit du piston flottant du maître-cylindre de frein vers l'unité hydraulique
- Code: Châssis-suspension 6,5 mm et vis de tuyau avec filetage M12 x 1

1 - Unité hydraulique arrivant à l'étrier de frein avant gauche
3 - Unité hydraulique arrivant à l'étrier de frein arrière droit
4 - Unité hydraulique arrivant à l'étrier de frein arrière gauche

Châssis-suspension

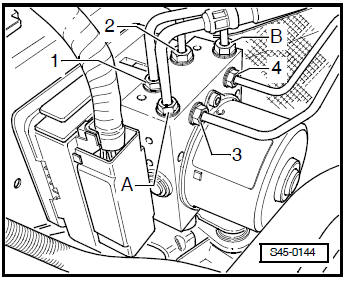

Raccorder les conduites de frein à l'unité de commande

A - Unité hydraulique vers le circuit de la tige de pression du piston du maître-cylindre de frein
- Code: Châssis-suspension 6,5 mm et vis de tuyau avec filetage long M12 x 1
B - Unité hydraulique vers le circuit du piston flottant du maître-cylindre de frein
- Code: Châssis-suspension 6,5 mm et vis de tuyau avec filetage long M12 x 1

1 - Unité hydraulique arrivant à l'étrier de frein avant gauche
- Code: Châssis-suspension 5,25 mm et vis de tuyau avec filetage court M12 x 1
2 - Unité hydraulique arrivant à l'étrier de frein avant droit
- Code: Châssis-suspension 5,25 mm et vis de tuyau avec filetage court M10 x 1
3 - Unité hydraulique arrivant à l'étrier de frein arrière droit
- Code: Châssis-suspension 5,25 mm et vis de tuyau avec filetage court M10 x 1
4 - Unité hydraulique arrivant à l'étrier de frein arrière gauche
- Code: Châssis-suspension 5,25 mm et vis de tuyau avec filetage court M12 x 1

Unité hydraulique, servofrein, maître-cylindre de frein - Aperçu du montage
1 - L'appareil de commande d'ABS -J104- Déposer et poser  2 - L'unité hydraulique pour ABS -N55- Déposer et poser  3 - Conduite de frein, 14 Nm Maître-cylindre de f ...

Déposer et poser l'appareil de commande et l'unité hydraulique
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires Bloqueur de pédale de frein par ex. -V.A.G 1869/2 - Déposer Localisation: L'appareil ...

D'autres materiaux:

Aperçu du montage pour mécanisme de direction électromécanique
1 - Joint à croisillon 2 - Vis hexagonale, 20 Nm et 90° M8 x 32 remplacer après chaque démontage 3 - Câbles électrique 4 - Mécanisme de servodirection avec appareil de commande p ...

Contrôler les ceintures de sécurité
ATTENTION! Systématiquement vérifier le système des ceintures de sécurité après chaque accident! Informer le client que les ceintures doivent être remplacées si l'un des points ...
