Revue Technique Automobile Skoda Octavia: Dépose et pose de la vanne d'expansion

(Seulement dans un atelier d'assistance et de maintenance!)

Remarque

• Le frigorigène doit être aspiré auparavant.
• Tous les composants ouverts du circuit de frigorigène doivent être fermés avec des obturateurs appropriés pour les protéger de l'humidité.
• Les joints toriques doivent être remplacés  Catalogue des pièces de rechange et humidifiés avec de l'huile de frigorigène avant de les poser.

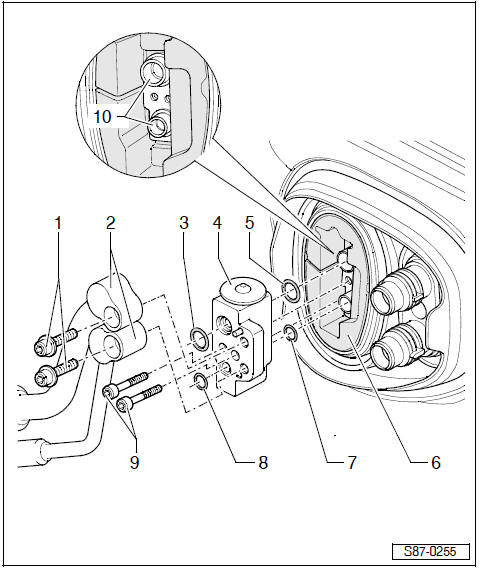

1 - Vis, 12 Nm
2 - Conduites de frigorigène sur la vanne d'expansion
3 - Joint torique
4 - Vanne d'expansion

• Déposer:

• Retirer les vis  rep. 1 et sortir les conduites de frigorigène  rep. 2 de la vanne d'expansion.
• Retirer les vis  rep. 9 et enlever la vanne d'expansion de l'isolation thermique  rep. 6.

• Poser:

• La pose doit être effectuée dans l'ordre inverse.

Remarque Veiller à ce que les joints toriques soient correctement positionnés sur les tubes de raccordement  rep. 10 vers l'évaporateur et sur les conduites de frigorigène  rep. 2.

5 - Joint torique
6 - Isolation thermique
7 - Joint torique
8 - Joint torique
9 - Vis, 5 Nm
10 - Tubes de raccordement

• Pour échangeur thermique
