Revue Technique Automobile Skoda Octavia: Dépose et pose du condensateur
(Seulement dans un atelier d'assistance et de maintenance!)
Remarque
- Le frigorigène doit être aspiré auparavant.
- Tous les composants ouverts du circuit de frigorigène doivent être fermés avec des obturateurs appropriés pour les protéger de l'humidité.
- Déposer le radiateur Moteur ; Gr. de rép. 19.
- Débrancher les conduites de frigorigène du condensateur.
La pose doit être effectuée dans l'ordre inverse.

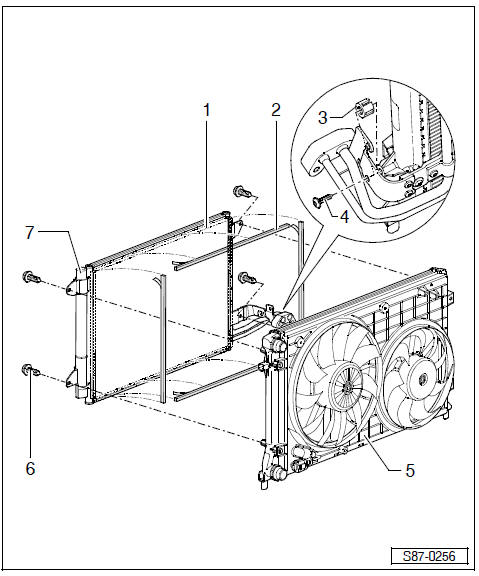

1 - Condensateur
- fixé avec 4 vis au radiateur
2 - Ruban d'étanchéité
- coller en haut, en bas et sur les côtés du condensateur
3 - Support d'écartement
Remarque Le support d'écartement est installé sur quelques véhicules uniquement!
4 - Vis, 5 Nm
5 - Radiateur
6 - Vis, 5 Nm
- 4 unités
7 - Réservoir de liquide avec déshydrateur
- Déposer et poser
Dépose et pose de la vanne d'expansion
(Seulement dans un atelier d'assistance et de maintenance!)
Remarque
Le frigorigène doit être aspiré auparavant.
Tous les composants ouverts du circuit de frigorigène doivent
être fermà ...
Dépose et pose du climatiseur
(Climatic et Climatronic)
(Seulement dans un atelier d'assistance et de maintenance!)
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Col ...
D'autres materiaux:
Tableau des rondelles d'ajustement
Remarque
Choisir les rondelles d'ajustement au moyen du catalogue des pieces de
rechange.
Effectuer une mesure de contrôle
Installer le dispositif de mesure et le comparateur.
...
Contrôler l'usure et l'état de la courroie crantée d'entraînement de l'arbre
à cames (moteurs à essence)
Contrôler la courroie crantée sur les points suivants:
Déchirures ou fentes -A-, déchirures transversales
Butées latérales -B-
Effilochement ou arrachement -C-
Déchirure dans la den ...
