Revue Technique Automobile Skoda Octavia: Déposer et poser la serrure de portière
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Portières avant/pièces incorporées aux portières/verrouillage central / Déposer et poser la serrure de portière
Déposer
- Déposer le support du dispositif.

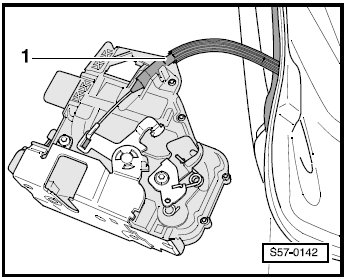

- Déclipser la commande de câble -1-.
- Faire décrire une rotation de 90° au bouton de la commande du câble et l'extraire de l'oeillet.
Poser

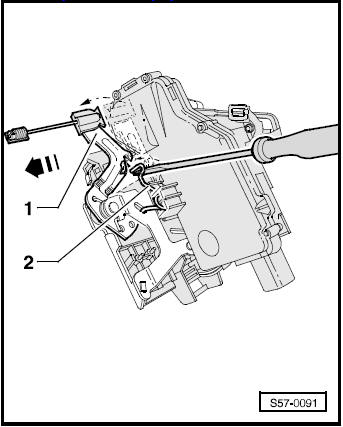

- Extraire le levier d'actionnement -1- dans le -sens de la flèche-.
- Avec un tournevis tendre dans le -sens de la flèche- le ressort -2- fixé à la serrure de la portière et accrocher le levier de la serrure au ressort.
Remarque La serrure se trouve bloquée après avoir accroché le levier d'actionnement. Cela empêche alors un clipsage "incorrect" du câble Bowden.
- Continuer la pose dans l'ordre inverse.
Déposer et poser la commande intérieure de portière
Déposer
- Déposer l'habillage de la portière.

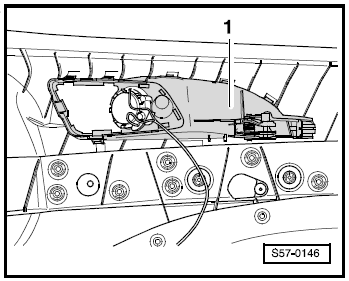

- Déclipser la commande de portière -1- du revêtement.
Poser
La pose doit être effectuée dans l'ordre inverse.
Dépose et pose d'une poignée de portière
Déposer
Déposer le boîtier du cylindre de fermeture.
Débloquer le clip -1- de la poignée de la portière.
Sortir la poignée de la portière en la faisant pivoter.
Poser
Insér ...
Aperçu du montage des joints d'une portière avant
1 - Joint extérieur de portière 2 - Portière avant 3 - Guidage
4 - Joint intérieur de cuvette 5 - Joint intérieur de portière
L'attache doit être à 300 mm env. de l'accès -A-
Poser ...
