Revue Technique Automobile Skoda Octavia: Aperçu du montage des joints d'une portière avant
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Portières avant/pièces incorporées aux portières/verrouillage central / Aperçu du montage des joints d'une portière avant

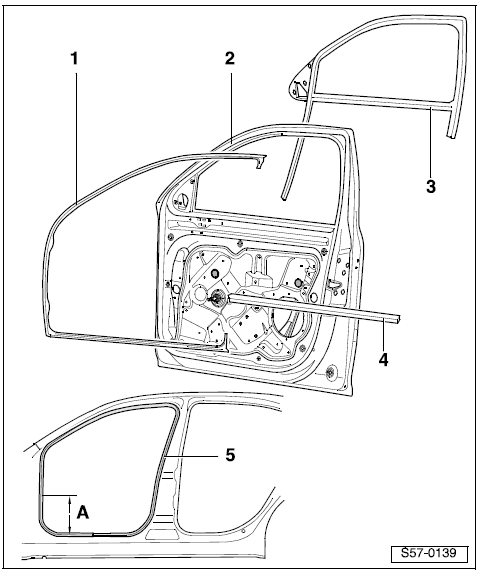

1 - Joint extérieur de portière
2 - Portière avant
3 - Guidage
4 - Joint intérieur de cuvette
5 - Joint intérieur de portière
- L'attache doit être à 300 mm env. de l'accès -A-
- Poser le joint en commençant par le rayon supérieur de la découpure de portière.
Déposer et poser la serrure de portière
Déposer
Déposer le support du dispositif.
Déclipser la commande de câble -1-.
Faire décrire une rotation de 90° au bouton de la commande du
câble et l'extraire de l'oeillet.
P ...
