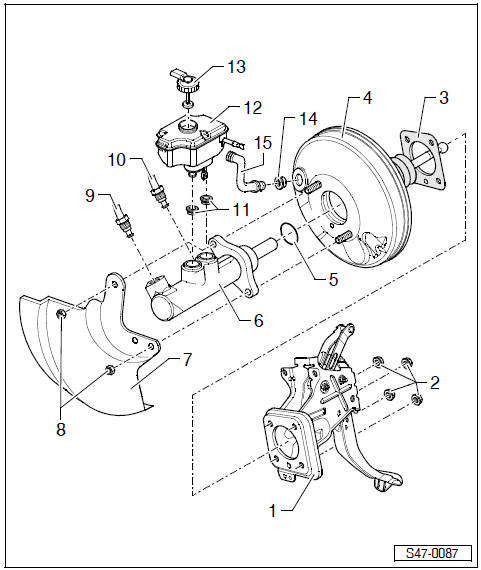

Revue Technique Automobile Skoda Octavia: Aperçu du montage: Servofrein/maître-cylindre de frein
Remarque N'utiliser que du nouveau liquide de frein. Tenir compte de la pression dans le réservoir du liquide de frein!
1 - Pédalier
2 - Ecrou hexagonal, autobloquant, 25 Nm
- remplacer après chaque démontage
3 - Joint
- Pour servofrein
4 - Servofrein
- Sur les moteurs à essence, la dépression nécessaire est prélevée au niveau de la tubulure d'admission.
- Certains véhicules avec moteur à essence et boîte de vitesses automatique sont équipés d'une pompe à dépression pour les freins -V192-.
- Sur les moteurs Diesel, une pompe à vide est montée afin de générer la dépression.
- Contrôle du fonctionnement:
- Le moteur étant arrêté, appuyer plusieurs fois énergiquement sur la pédale de frein (ceci afin de supprimer la dépression à l'intérieur de l'appareil).
- Maintenir maintenant la pédale en position de freinage en exerçant une pression moyenne et faire démarrer le moteur. Si le servofrein fonctionne parfaitement, la pédale de frein s'enfonce alors nettement (l'assistance devient efficace).
- En cas d'anomalies, le remplacer complètement
- Déposer et poser
5 - Bague d'étanchéité
6 - Maître-cylindre de frein
- ne peut pas être réparé
- En cas d'anomalies, le remplacer complètement
- Déposer et poser
7 - Ecran thermique
8 - Ecrou hexagonal, autobloquant, 25 Nm
- remplacer après chaque démontage
9 - Conduite de frein, 14 Nm
- Maître-cylindre de frein/circuit du piston flottant vers unité hydraulique
10 - Conduite de frein, 14 Nm
- Maître-cylindre de frein/circuit de la tige de pression du piston vers unité hydraulique
11 - Obturateur
- Humidifier avec du liquide de frein et l'enfoncer dans le réservoir de liquide de frein
12 - Réservoir de liquide de frein
13 - Bouchon
14 - Obturateur
- Raccord pour la Durit de dépression
15 - Durit de dépression
- Installer dans le servofrein
- Pompe à vide pour le servofrein (véhicules Diesel) aperçu
- Contrôler le clapet de retenue
- Pompe à dépression du frein -V192-
