Revue Technique Automobile Skoda Octavia: Pompe à dépression du frein -V192-
L'emplacement de la pompe à dépression du frein -V192- se trouve sur la boîte de vitesses automatique vers l'avant dans le sens de déplacement du véhicule.
La réparation de la pompe à dépression du frein -V192- n'est pas prévue. S'il y a un défaut, alors il faut remplacer la pompe à dépression du frein -V192-.
Peut être contrôlé dans "Recherche guidée des défauts" au moyen -VAS 5051-
Déposer

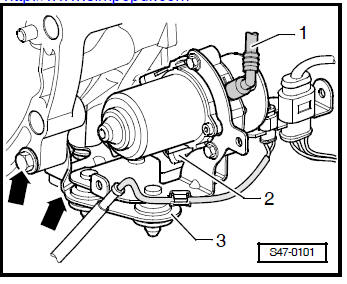

- Débrancher la Druit de dépression -1- de la pompe à dépression pour frein -V192-.
- Débrancher la connexion à fiches -2- pour la pompe à dépression pour frein -V192-.
- Sortir toutes les connexions à fiches et tous les câbles du support -3-.
- Dévisser -flèches- le support -3- avec la pompe à dépression pour frein -V192-.

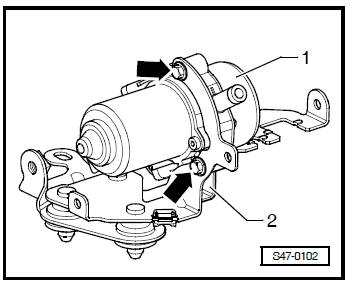

- Puis dévisser la pompe à dépression pour frein -V192- -1- du support -2- -flèches-.
Poser
La pose doit être effectuée dans l'ordre inverse.
Couples de serrage:
Contrôler le clapet de retenue
L'air doit traverser le clapet de retenue -A- dans le sens de la
flèche.
Dans le sens contraire, le clapet de retenue doit rester fermé.
Respecter la position de montage! ...
