Déposer
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Déposer le filtre a air Moteur correspondant ; Gr. de rép. 24.
- Déposer la batterie, le cache de la batterie et le portebatterie Installation électriques ; Gr. de rép. 27.

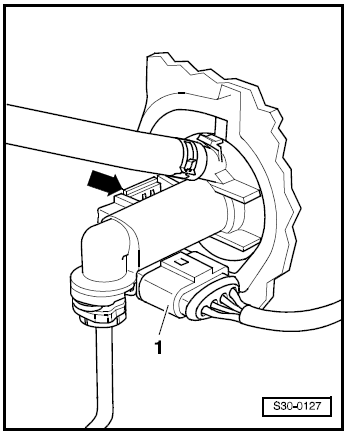

- Débrancher la connexion a fiches -1-.
- Déclipser le transmetteur de la position d'embrayage -G476- sur le cylindre transmetteur -fleche- et enlever.
Poser
La pose doit etre effectuée dans l'ordre inverse.
