Revue Technique Automobile Skoda Octavia: Déposer et poser le cylindre transmetteur
Revue Technique Automobile Skoda Octavia / Boîte de vitesses 0A4 / Embrayage / Réparer la commande d'embrayage / Déposer et poser le cylindre transmetteur
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Pince -T10005-
Déposer
- Déposer le support de palier .

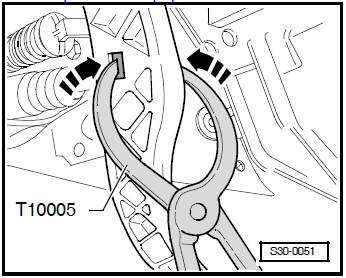

- Débloquer le support de la tringle d'actionnement du cylindre transmetteur avec la pince -T10005-.

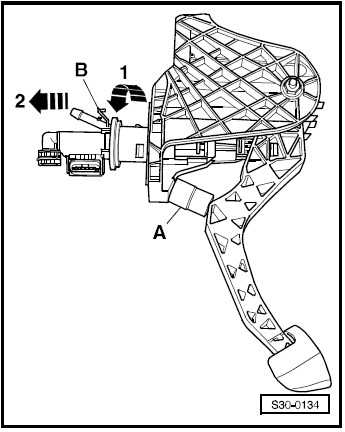

- Placer l'écarteur -A- entre la pédale d'embrayage et la butée et pousser la pédale d'embrayage en avant.
- Longueur de l'écarteur = env. 40 mm
- Débloquer l'étrier de sécurité -B- et extraire le cylindre transmetteur du support de palier -fleche 1- et -fleche 2-.
Poser
- Faire bouger la pédale d'embrayage jusqu'a la butée en position de repos.

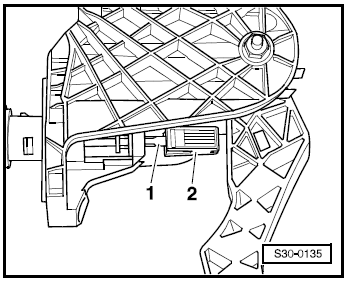

- Attacher le support -2- a la tringle d'actionnement -1- du cylindre transmetteur.

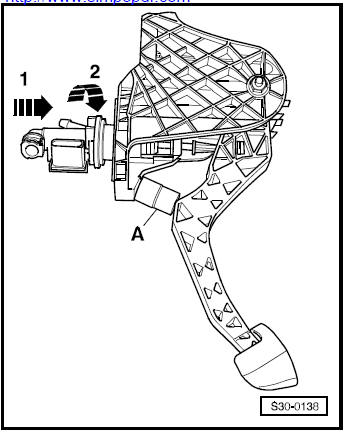

- Placer l'écarteur -A- entre la pédale d'embrayage et la butée et pousser la pédale d'embrayage en avant.
- Longueur de l'écarteur = env. 40 mm
- Verrouiller le cylindre transmetteur sur le support de palier -fleche 1- et -fleche 2-.

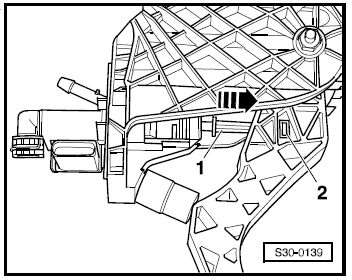

- Pousser le tringle d'actionnement -1- du cylindre transmetteur dans le sens de la fleche, jusqu'a ce qu'on entende le support -2- s'emboîter dans la pédale d'embrayage.
- Poser le support de palier .
