Revue Technique Automobile Skoda Octavia: Déposer et poser le support de palier
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Collier de Durit -MP 7-602-
Déposer
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Le contact étant coupé, déconnecter la tresse de masse de la batterie Installation électriques ; Gr. de rép. 27.
- Déposer le filtre a air Moteur correspondant ; Gr. de rép. 24.
- Déposer la batterie et le porte-batterie Installation électriques ; Gr. de rép. 27.
Remarque Pour les travaux suivantes veiller a ce que du liquide de frein n'arrive pas sur le longeron ou sur la boîte de vitesses.
Si nécessaire, ces endroits doivent etre nettoyés soigneusement.

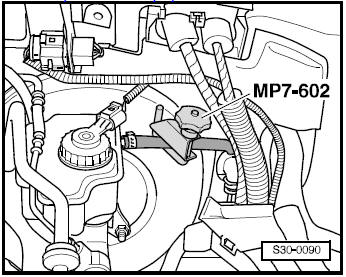

- Débrancher la Durit d'arrivée du cylindre transmetteur avec le collier de Durit -MP 7-602-.
- Débrancher la Durit d'arrivée -3- du cylindre transmetteur.

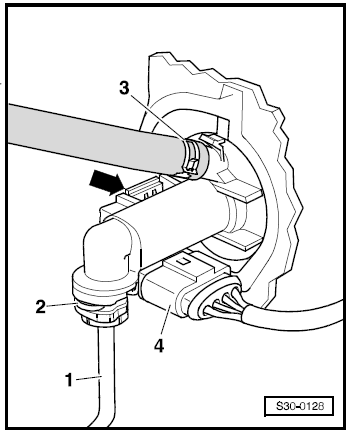

- Déverrouiller l'agrafe de securité -2- avec un tournevis et débrancher le raccord du Durit -1- du cylindre transmetteur.
- Déclipser le transmetteur de la position d'embrayage -G476- du cylindre transmetteur -fleche- et enlever avec la connection raccordée -4-
Remarque En cas de travail au niveau du plancher, protéger le tapis de la voiture avec un chiffon pour empecher le liquide de frein de s'écouler.
- Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

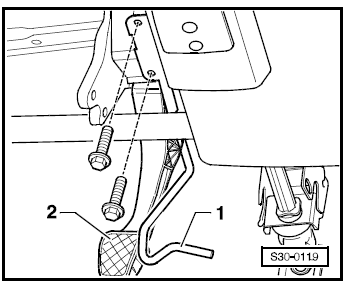

- Dévisser l'entretoise de collision -1- devant la pédale d'embrayage -2-.

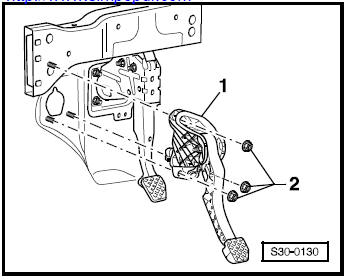

- Retirer les écrous -2-.
- Sortir le support de palier -1-.
Poser
La pose doit etre effectuée dans l'ordre inverse en observant les points suivants:
Remarque
- Remplacer les écrous autobloquants.
- Remplacer les bagues d'étanchéité.
- Remplacer les colliers de Durits.

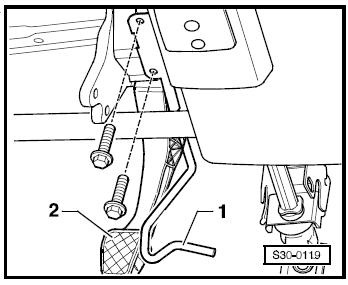

- Visser l'entretoise de collision -1- devant la pédale d'embrayage -2-.
- Poser la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

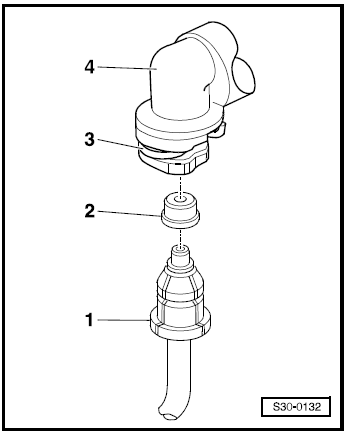

- Enfoncer le raccord du Durit -1- avec la bague d'étanchéité -2- sur raccord du cylindre transmetteur -4- jusqu'a ce que l'on entende l'agrafe de securité -3- s'emboîter.
- Tirer sur la Durit pour contrôler.
- Purger l'air du systeme d'embrayage .
- Poser la batterie et le porte-batterie Installation électriques ; Gr. de rép. 27.
- Poser le filtre a air Moteur correspondant ; Gr. de rép. 24.
Couples de serrage
1) Remplacer les écrous autobloquants.
