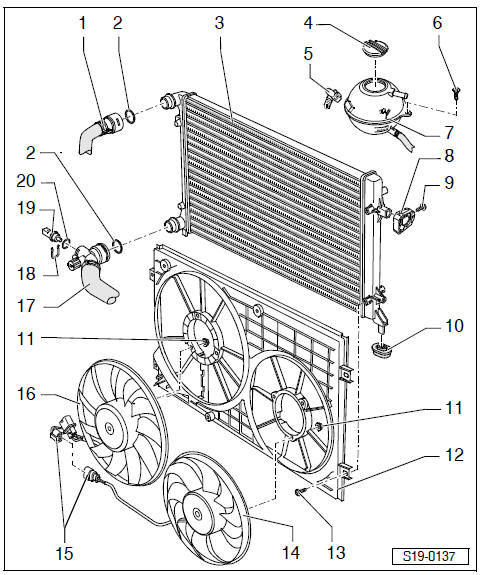

1 - Durit de liquide de refroidissement du haut

• Contrôler sa fixation
• Schéma de raccordement des Durits de liquide de refroidissement

2 - Joint torique

• Remplacer en cas d'endommagement

3 - Radiateur

• Déposer et poser
• Après l'échange, remplacer tout le liquide de refroidissement

4 - Bouchon
5 - Fiche de raccordement
6 - 2 Nm
7 - Vase d'expansi

• Contrôler l'étanchéité du système de refroidissement  .
• Pression de contrôle 0,14…0,16 MPa (1,4…1,6 bar)

8 - Support

• du radiateur

9 - 5 Nm
10 - Support
11 - 5 Nm
12 - Bouche de guidage d'air
13 - 5 Nm
14 - Ventilateur 2 pour le liquide de refroidissement -V177-
15 - Connexion à fiches
16 - Ventilateur pour le liquide de refroidissement -V7-

• avec appareil de commande pour ventilateur de liquide de refroidissement -J293-

17 - Durit de liquide de refroidissement du bas

• Contrôler sa fixation
• Schéma de raccordement des Durits de liquide de refroidissement

18 - Agrafe de retenue
19 - Transmetteur de température de liquide de refroidissement-sortie radiateur -G83-
20 - Joint torique

• Remplacer
