Revue Technique Automobile Skoda Octavia: Assembler

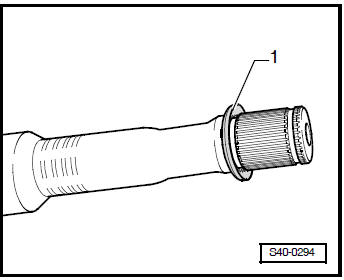

Fig. 4: Position de montage du ressort à coupelle sur
l'articulation intérieure
1 - Ressort à coupelle

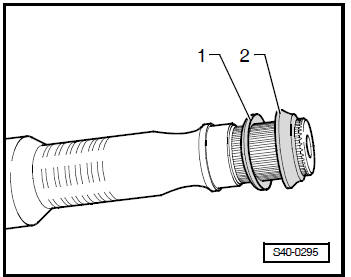

Fig. 5: Position de montage du ressort à coupelle et de la
bague de butée sur l'articulation extérieure
1 - Ressort à coupelle
2 - Bague de butée
- Emmancher l'articulation jusqu'à la butée.
- Comprimer le circlip.

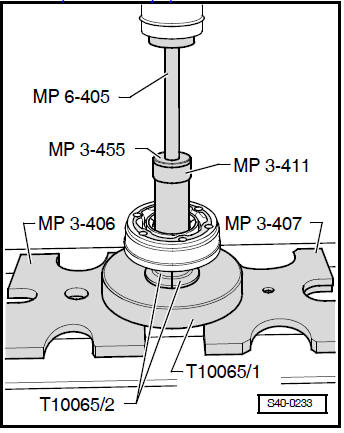

Fig. 6: Emmancher le joint homocinétique intérieur
Remarque Le biseau au niveau du diamètre intérieur du moyeu à billes (denture) doit être tourné vers la collerette de l'arbre à cardan.

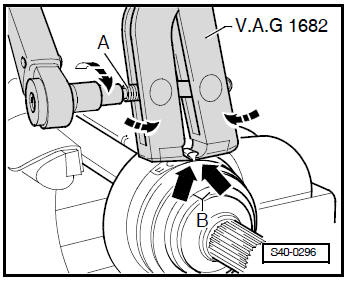

Fig. 7: Serrer le collier de blocage sur l'articulation
extérieure
- L'installer avec une pince de serrage parex.-V.A.G 1682- comme indiqué sur la figure. Veiller à ce que les tranchants de la pince soient dans les angles -flèches B- du collier de Durit.
- Serrer le collier de blocage en tournant la broche avec une clé dynamométrique (ce faisant, ne pas gauchir la pince).
Remarque
- En raison de la dureté (par rapport au caoutchouc) de la matière constituant le soufflet de protection de l'articulation et de l'obligation d'avoir, pour cette raison, un collier de fixation en acier fin, celui-ci ne peut donc être serré qu'au moyen d'une pince à cet effet parex.-V.A.G 1682-.
- Couple de serrage: 25 Nm
- Utiliser une clé dynamométrique -C- réglable entre 5...50 Nm (par ex. clé dynamométrique parex.-V.A.G 1331-).
- Vérifier que le filetage de la broche -A- de la pince tourne facilement. Graisser si nécessaire, graisse -MOS 2-.
- En cas de résistance, par ex. parce que le filetage n'est pas propre, le collier ne serrera pas suffisamment compte tenu du couple prescrit

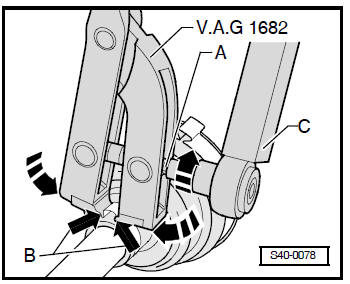

Fig. 8: Serrer le collier de blocage sur le petit diamètre
Désassembler
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Plaque de pression -MP 3-406-
Plaque de pression -MP 3-407-
Pièce de pression -MP 3-41 ...
Contrôler le joint homocinétique extérieur
Le joint doit être désassemblé pour remplacer la graisse en cas
d'encrassement prononcé ou si on doit contrôler si les surfaces de roulement
des billes sont usées ou endommagées.
Dépose ...
