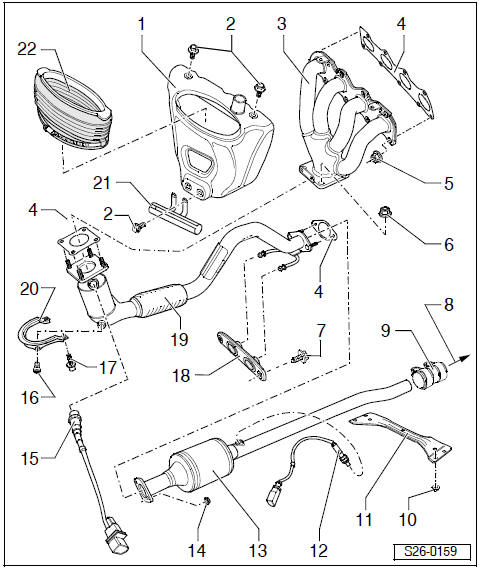

Revue Technique Automobile Skoda Octavia: Système d'échappement avant - Aperçu du montage

1 - Ecran thermique/tôle de protection
2 - 10 Nm
3 - Collecteur d'échappement
4 - Joint

• Remplacer

5 - 25 Nm

• Remplacer
• Passer de la pâte pour vis soumises à hautes températures -G 052 112 A3- sur les goujons filetés du collecteur d'échappement.

6 - 40 Nm

• Remplacer
• Passer de la pâte pour vis soumises à hautes températures -G 052 112 A3- sur les goujons filetés du pré-catalyseur

7 - 25 Nm
8 - vers le silencieux avant
9 - Douille de blocage, 25 Nm

• Avant le serrage, ajuster l'échappement à froid sans aucune contrainte
• Position de montage  Fig. 1 au
• Serrer les vis uniformément

10 - 23 Nm
11 - Pontet de tunnel avant
12 - Sonde Lambda derrière catalyseur -G130-, 50 Nm

• Ne passer de la pâte pour vis soumises à hautes températures - G 052 112 A3- que sur le filetage; la pâte pour vis soumises à hautes températures ne doit pas pénétrer dans les fentes du corps de la sonde
• La fiche de raccordement à 4 broches se trouve sur le plancher du véhicule sous l'habillage côté droit

13 - Catalyseur principal

• le protéger des risques de chocs et de coups

14 - 25 Nm

• Remplacer

15 - Sonde Lambda devant catalyseur -G39-, 50 Nm

• Ne passer de la pâte pour vis soumises à hautes températures - G 052 112 A3- que sur le filetage; la pâte pour vis soumises à hautes températures ne doit pas pénétrer dans les fentes du corps de la sonde
• Fiche de raccordement à 6 broches

16 - 40 Nm
17 - 22 Nm
18 - Suspension

• Remplacer en cas d'endommagement

19 - Pré-catalyseur avec tuyau d'échappement

• le protéger des risques de chocs et de coups

20 - Appui

• Poser

21 - Support du faisceau de câbles
22 - Soufflet

Ordre de serrage de l'appui  rep. 20 au

1. Poser le pré-catalyseur avec le tuyau d'échappement  rep. 19 au  et serrer.
2. Agrafer l'appui  rep. 20 au  avec les vis  rep. 16 au  et  rep. 17 au  au pré-catalyseur et au bloc-cylindres.
3. Pousser l'appui jusqu'à la butée en direction du bloccylindres et serrer les vis  rep. 17 au .
4. Serrer les vis  rep. 16 au .

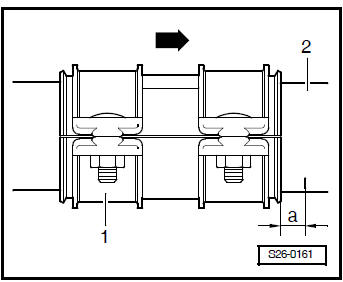

Fig. 1: Position de montage de la douille de blocage

La -flèche- est tournée dans le sens de déplacement du véhicule.

• Ajuster la douille de blocage -1- vers la marque sur le catalyseur principal -2-.

  -a- = 5 mm

Les vis de fixation doivent être à droite. Elles ne doivent pas dépasser le bord inférieur de la douille de blocage.
