Revue Technique Automobile Skoda Octavia: Remplacer le palier en caoutchouc-métal du triangle de suspension

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Dispositif de fixation -T10096-

Déposer

• Déposer la roue.
• Déposer les panneaux d'insonorisation en bas  Carrosserie - Travaux de montage ; Gr. de rép. 50.

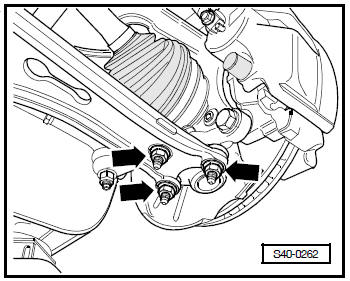

• Dévisser les écrous -flèches-.
• Extraire le carter du logement de roue avec la rotule de suspension du triangle de suspension.

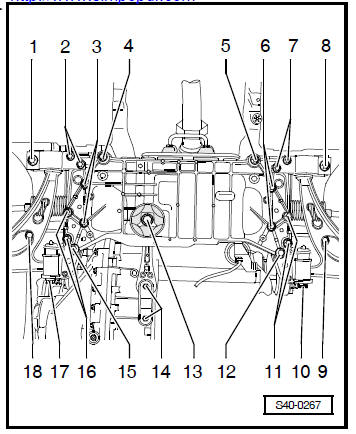

• Fixer la position du support de palier  Fig au .

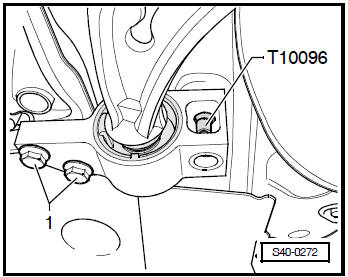

• Remplacer la vis -1- du côté gauche, -8- côté droit par le dispositif de fixation -T10096- et serrer le dispositif de fixation à 20 Nm.

Remarque Les dispositifs de fixation -T10096- ne doivent être serrés qu'à 20 Nm maximum, sinon leurs filetages seraient endommagés.

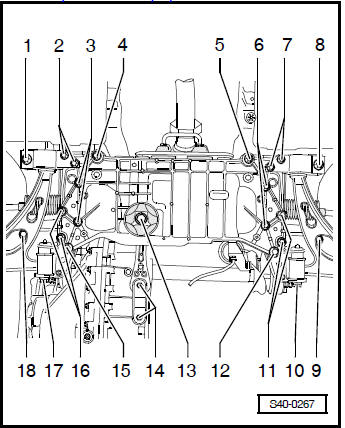

• Maintenant retirer la position -10- pour le côté gauche du véhicule, la position -17- pour le côté droit du véhicule.
• Retirer les vis -1-.

Poser

• Insérer le triangle de suspension avec le support de palier dans le groupe moto-propulseur.

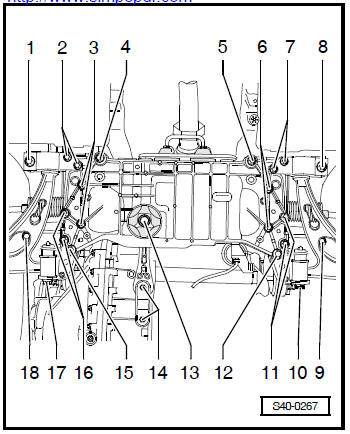

• Appliquer la position -10- et -17- mais ne pas encore la serrer à fond.

• Insérer les vis -1- et serrer à fond.

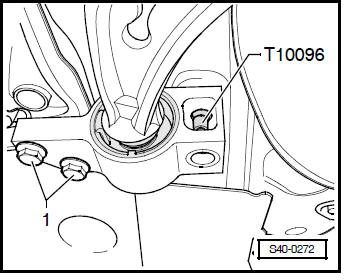

• Maintenant remplacer le dispositif de fixation -T10096- par une vis neuve et serrer celle-ci à fond

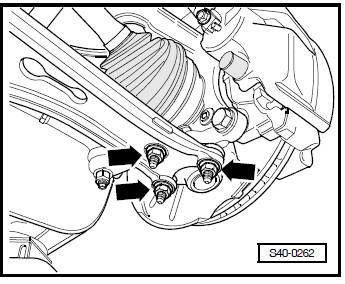

• Serrer le triangle de suspension au joint de guidage -flèches-.

• Serrer le triangle de suspension à la console en position poids à vide -10- et -17-.

Continuer la pose dans l'ordre inverse.

• Poser les panneaux d'insonorisation en bas  Carrosserie - Travaux de montage ; Gr. de rép. 50.

Remarque Veiller à ce que le soufflet d'étanchéité ne soit ni abîmé ni entortillé.

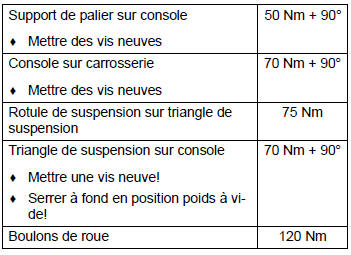

Couples de serrage:
