Revue Technique Automobile Skoda Octavia: Déposer et poser la rotule de suspension avec le support de palier

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Extracteur de joint articulé -3287A-
• Dispositif de levage pour moteur et boîte de vitesses par ex. -V.A.G 1383 A-
• Clé de serrage angulaire par ex. -V.A.G 1756 -

Déposer

• Défaire la vis hexagonale de l'arbre à cardan.

Remarque

• Ce faisant, le véhicule ne doit pas être sur ses roues, sinon le roulement de roue serait endommagé.
• Si la vis hexagonale est desserrée, les roulements de roue ne doivent pas être surchargés.
• Ne pas surcharger les roulements de roue par le propre poids du véhicule, sinon le roulement de roue serait préendommagé. Ainsi la longévité du roulement de roue est réduite.
• Si des véhicules, dont l'arbre à cardan a été déposé, doivent être déplacés, il faut installer à la place de l'arbre à cardan une articulation extérieure et serrer à 50 Nm.

• Déposer la roue.

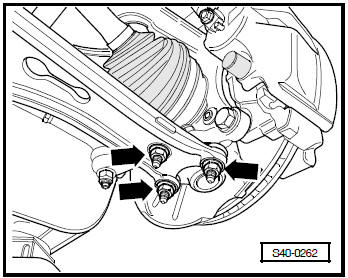

• Dévisser les écrous -flèches-.
• Sortir un peu l'arbre à cardan du moyeu de roue.
• Extraire la rotule de suspension du triangle de suspension.
• Plier le triangle de suspension aussi loin que nécessaire vers le bas.

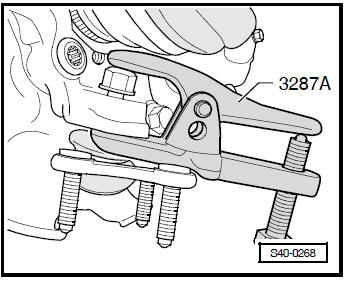

• Installer l'extracteur de joint articulé -3287 A- comme indiqué sur la figure et extraire la rotule de suspension.

Remarque

• Mettre le dispositif de levage pour moteur/boîte de vitesses par ex. -V.A.G 1359/2- ou quelque chose de similaire en dessous (Risque d'accident si des pièces tombent pendant l'extraction de la rotule de suspension).
• Pour protéger le filetage sur la rotule de suspension, laisser dessus l'écrou légèrement serré.

Poser

• Installer la rotule de suspension dans le carter du logement de roue.
• Mettre l'arbre à cardan dans le moyeu de roue.
• Visser le nouveau écrou autobloquant, retenir alors avec Torx femelle T40.

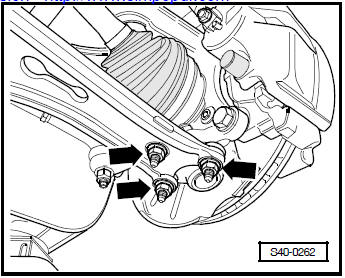

• Serrer à fond les écrous -flèches-.

Remarque Veiller à ce que le soufflet d'étanchéité ne soit ni abîmé ni entortillé.

• Poser la roue et la serrer.
• Serrer la vis hexagonale de l'arbre à cardan.

Remarque Ce faisant, le véhicule ne doit pas être sur ses roues, sinon le roulement de roue serait endommagé.

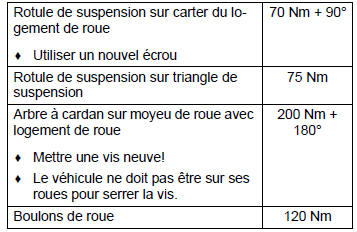

Couples de serrage:
