Revue Technique Automobile Skoda Octavia: Remplacer le support de palier avec palier pour triangle de suspension
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Plaque de pression -MP3-407-
- Poinçon de pression -MP6-405-
- Tuyau -T10219/1-
- Mandrin -T10219/2-
Démancher le palier en caoutchouc-métal

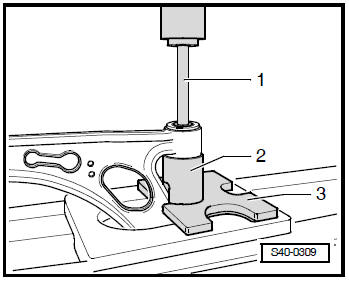

- Démancher le palier en caoutchouc-métal comme indiqué sur la figure.
1 - Poinçon de pression -MP6-405-
2 - Tuyau -T10219/1-
3 - Plaque
de pression -MP3-407-
Emmancher le palier en caoutchouc-métal
Afin de ne pas endommager le palier en caoutchouc-métal lors de l'emmanchement, il doit être installé obliquement.
Pendant l'emmanchement, poser le palier en caoutchouc-métal en ligne droite.
- Passer de l'huile de lubrification pour montage -G 294 421 A1- sur le palier en caoutchouc-métal de l'extérieur.

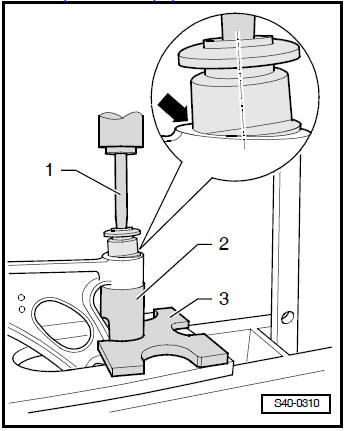

- Installer le palier en caoutchouc-métal obliquement (en direction du triangle de suspension), en même temps glisser la lèvre -flèche- dans l'alésage comme indiqué sur la figure.
1 - Mandrin -T10219/2-
2 - Tuyau -T10219/1-
3 - Plaque de pression
-MP3-407-

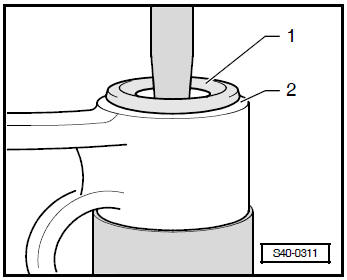

- Emmancher le palier en caoutchouc-métal jusqu'à ce que le noyau -1- et l'alésage du triangle de suspension -2- soient au même niveau.

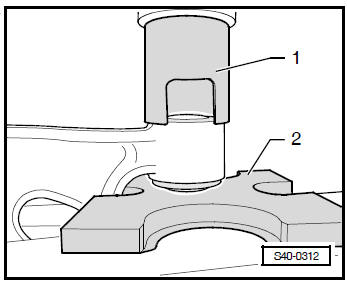

- Repousser un peu le palier dans le triangle de suspension.
1 - Tuyau -T10219/1-
2 - Plaque de pression -MP3-407-
La cote -a- et -b- doit être identique.
Remplacer le palier en caoutchouc-métal du triangle de suspension
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Dispositif de fixation -T10096-
Déposer
Déposer la roue.
Déposer les panneaux ...
Remplacer le support de palier avec palier pour triangle de suspension
Démancher le support de palier avec palier du triangle de
suspension
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Plaque de pression ...
