Revue Technique Automobile Skoda Octavia: Fixation du câble B+ à l'alternateur
Revue Technique Automobile Skoda Octavia / Installation électrique / Démarreur, alimentation électrique / Alternateur triphasé / Fixation du câble B+ à l'alternateur

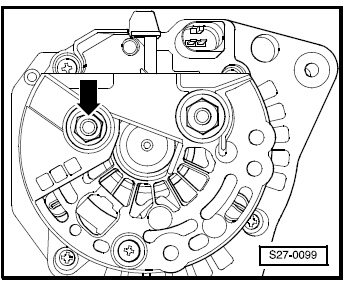

Le couple de serrage pour l'écrou de fixation du câble B+ -flèche- est de 15 Nm.
Remarque
- Le raccord fileté sur le câble B+ de l'alternateur est désigné par B1+ !
- Les risques sont les suivants si le câble B+ n'est pas serré au couple indiqué :
- La batterie ne se charge pas complètement.
- Défaillance intégrale des systèmes électroniques.
- Risque d'incendie en raison de la formation d'étincelles.
- Endommagement des composants électroniques et des appareils de commande du fait de la tension excessive.
Contrôle des balais de charbon dans l'alternateur triphasé
Longueur des balais de charbon neufs = 12 mm
Limite d'usure = 5 mm
Tolérance réciproque des balais de charbon = +1 mm
Dépose et pose de l'alternateur triphasé
Déposer la courroie poly-V Moteur correspondant ; Gr. de rép. 13.
Dévisser le câble -1-.
Débrancher la connexion à fiches -2-.
Enlever les vis -flèches- (23 Nm).
Enleve ...

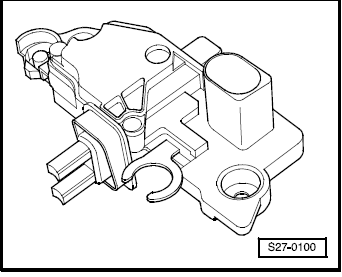

Dépose et pose du régulateur de tension Bosch
Dévisser les écrous de fixation -flèches A- et retirer la vis de
fixation -flèche B- du capuchon.
Enlever le capuchon.
Retirer les vis de fixation -flèches- du régulateur de te ...
