Revue Technique Automobile Skoda Octavia: Dépose et pose de l'alternateur triphasé
Revue Technique Automobile Skoda Octavia / Installation électrique / Démarreur, alimentation électrique / Alternateur triphasé / Dépose et pose de l'alternateur triphasé

- Déposer la courroie poly-V Moteur correspondant ; Gr. de rép. 13.

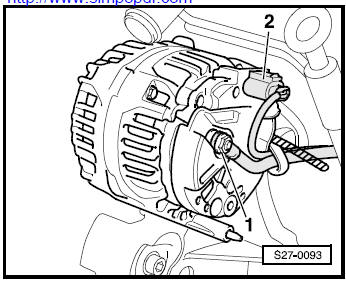

- Dévisser le câble -1-.
- Débrancher la connexion à fiches -2-.

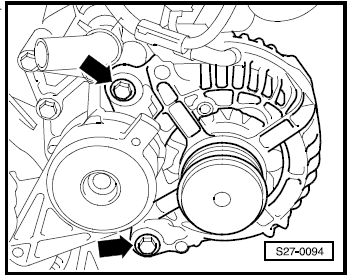

- Enlever les vis -flèches- (23 Nm).
- Enlever l'alternateur.
Fixation du câble B+ à l'alternateur
Le couple de serrage pour l'écrou de fixation du câble B+ -flèche- est de
15 Nm.
Remarque
Le raccord fileté sur le câble B+ de l'alternateur est désigné
par B1+ !
Les risques sont ...
