Revue Technique Automobile Skoda Octavia: Système d'échappement arrière - Aperçu du montage
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Système d'échappement / Dépose et pose des pièces de l'échappement / Système d'échappement arrière - Aperçu du montage

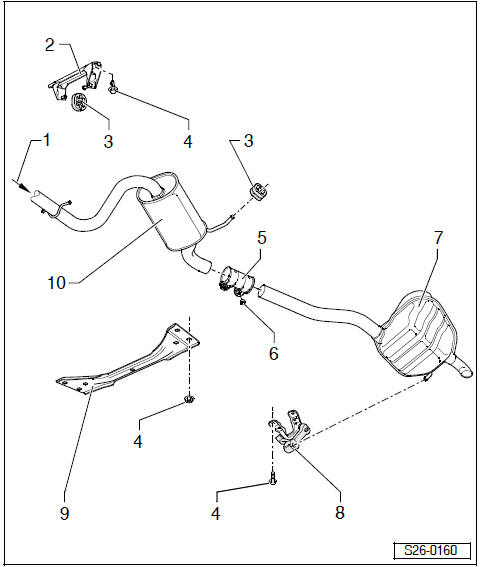

1 - venant du catalyseur principal
2 - Suspension
3 - Boucle de
retenue
- Remplacer en cas d'endommagement
4 - 23 Nm
5 - Douille de blocage
- Pour remplacer le silencieux avant ou arrière.
- Position de montage: L'extrémité de la vis ne doit pas dépasser le bord inférieur de la douille de blocage, les vis doivent être tournées vers la droite.
- Serrer les vis uniformément
6 - 25 Nm
7 - Silencieux arrière
- l'unité modulaire avec silencieux avant dans le premier equipement
- les remplacer séparément en cas de réparation
- Point de séparation
- Ajuster l'échappement sans aucune contrainte .
8 - Suspension
- Remplacer en cas d'endommagement
9 - Pontet de tunnel arrière
10 - Silencieux avant
- l'unité modulaire avec silencieux arrière dans le premier equipement
- les remplacer séparément en cas de réparation
- Point de séparation
- Ajuster l'échappement sans aucune contrainte .
