Revue Technique Automobile Skoda Octavia: Remplacement des silencieux avant et arrière
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Système d'échappement / Dépose et pose des pièces de l'échappement / Remplacement des silencieux avant et arrière
- Un point de séparation est prévu sur le tuyau d'échappement pour le remplacement du silencieux avant ou du silencieux arrière.
- Le point de séparation se reconnaît à l'empreinte sur le pourtour du tuyau d'échappement.
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Scie pour carrosserie, par ex. V.A.G 1523
- Lunettes de protection
| ATTENTION! Porter des lunettes de protection. |

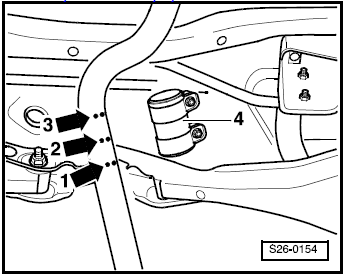

- Couper à angles droits le tuyau d'échappement au plan de séparation -flèche 2-.
- Lors du montage positionner la douille de blocage -4- d'après des repères latéraux -flèche 1- et -flèche 3-.
- Poser la douille de blocage rep. 5 au .
- Ajuster l'échappement à froid sans aucune tension .
Système d'échappement arrière - Aperçu du montage
1 - venant du catalyseur principal 2 - Suspension 3 - Boucle de
retenue
Remplacer en cas d'endommagement
4 - 23 Nm 5 - Douille de blocage
Pour remplacer le silencieux avant ou arrière. ...
Ajustement sans contrainte de l'échappement
Conditions
• Le système d'échappement doit être froid pour l'ajustement.
Desserrer la douille de blocage rep. 9 au ,
aligner vers le catalyseur principal Fig. 1 au et ...
