Revue Technique Automobile Skoda Octavia: Roue avec jante en alliage léger 7J x 17

Remarque

• La jante en alliage léger et le chapeau de roue resp. l'enjoliveur de roue peuvent avoir un aspect différent de celui sur la figure.
• La sculpture peut avoit un aspect différent de celui sur la figure pour d'autres pneus autorisés.

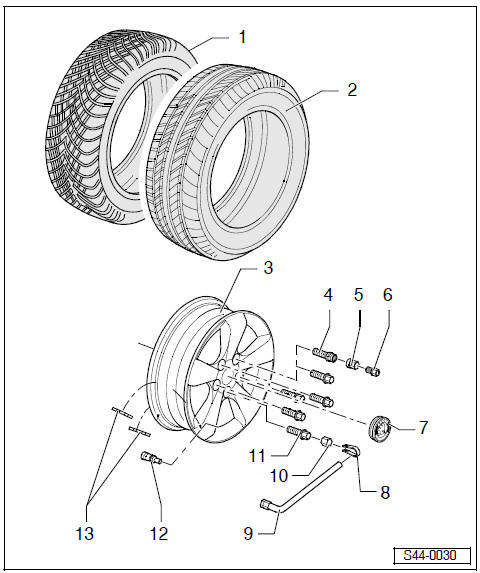

1 - Pneus

• avec sculptures croisées

2 - Pneus
3 - Jante en alliage léger

• 7J x 17, ET 54

4 - Boulon de roue, antivol, 120 Nm

• M14 x 1,5 x 27,5

5 - Capuchon

• pour vis de roue antivol  rep. 4
• L'extraire avec l'étrier  rep. 8

6 - Adaptateur pour vis de roue antivol

• Fait partie de l'outillage de bord
• Set maître -T40004-

7 - Enjoliveur

• Ne peut être retiré que si la roue est démontée
• Dépose et pose

Remarque Ne pas utiliser un crochet d'extraction ou d'autres outils, un tournevis par ex., l'enjoliveur serait endommagé.

Déposer: Pousser l'enjoliveur vers l'extérieur depuis l'intérieur de la jante.

Poser: Enfoncer l'enjoliveur depuis l'extérieur de la jante, on entend un déclic.

8 - Etrier d'extraction

• Fait partie de l'outillage de bord

9 - Clé pour vis de roue

• Fait partie de l'outillage de bord

10 - Capuchon

• pour piston  rep. 11
• L'extraire avec l'étrier  rep. 8

11 - Boulon de roue, 120 Nm

• M14 x 1,5 x 27

12 - Valve

• Affectation  Catalogue des pièces de rechange

13 - Poids d'équilibrage collant

• Autocollant
• maximum 60 grammes autorisé sur chaque rebord de jante
• N'effectuer le collage qu'à température ambiante
• Nettoyer la poussière et la graisse sur l'endroit devant être collé de la jante en alliage léger
• Enlever la feuille de protection
• Ne pas toucher ni salir la surface collante
• Coller le poids d'équilibrage sur la surface prévue à cet effet

Position de montage  Fig. 3 au

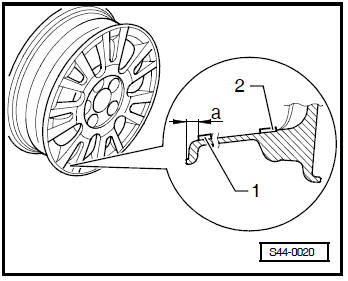

Fig. 3: Position du poids d'équilibrage collant

a - 18 +1 mm

1 - Poids d'équilibrage collant sur côté extérieur de la jante
2 - Poids d'équilibrage collant sur côté intérieur de la jante
