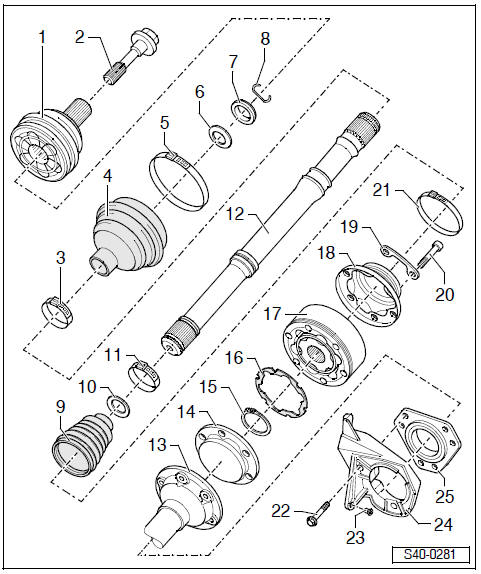

Revue Technique Automobile Skoda Octavia: Aperçu du montage
1 - Joint homocinétique extérieur
- Toujours remplacer entièrement
- Déposer
- Poser: Emmancher sur l'arbre avec un maillet en plastique jusqu'à la butée
- Contrôler
2 - Vis hexagonale, 200 Nm et 180°
- remplacer après chaque démontage
3 - Collier de blocage
- remplacer après chaque démontage
- Serrage
4 - Soufflets de protection des articulations
- Contrôler s'il y a des criques et des traces de frottement
- Matériau: Hytrel (polyélastomère)
5 - Collier de blocage
- remplacer après chaque démontage
- Serrage
6 - Ressort à coupelle
- Position de montage
7 - Bague de butée
- Position de montage
8 - Circlip
- remplacer après chaque démontage
- Le mettre dans la gorge de l'arbre
9 - Soufflet de protection pour joint homocinétique
- Matériau: Hytrel (polyélastomère)
- sans trou d'aération
- Contrôler s'il y a des criques et des traces de frottement
- Le chasser du joint homocinétique avec un mandrin
- Avant le montage, passer du -D 454 300 A2- sur la surface d'étanchéité du joint homocinétique
10 - Ressort à coupelle
- Position de montage
11 - Collier de blocage
- remplacer après chaque démontage
- Serrage
12 - Arbre à cardan
13 - Arbre intermédiaire
- côté droit du véhicule
- Déposer et poser
14 - Couvercle
- remplacer après chaque démontage
- toujours remplacer
- Démancher .
15 - Circlip
- Détendre et comprimer par ex. avec une pince pour jonc - VW 161 A-
16 - Joint
- Il ne doit y avoir aucune trace de graisse et d'huile sur les surfaces de collage du joint homocinétique !
17 - Joint homocinétique intérieur
- Toujours remplacer entièrement
- Démancher .
- Emmancher
- Contrôler
18 - Capuchon
- Chasser prudemment avec un mandrin
- Avant le montage, passer du -D 454 300 A2- sur la surface d'étanchéité du joint homocinétique
- Il ne doit y avoir aucune trace de graisse et d'huile sur les surfaces de collage!
19 - Plaque de soutien
20 - Vis intérieure à dentures multiples, 70 Nm
- Serrer d'abord toutes les vis en croix à 10 Nm
- M10 x 52
- Toujours remplacer les vis après chaque démontage
21 - Collier de blocage
- remplacer après chaque démontage
22 - Vis hexagonale, 22 Nm
23 - Vis à tête fraisée, 35 Nm
- M8 x 25
- 3 unités
- Préserrer toutes les 3 vis à 5 Nm
24 - Support de palier
25 - Palier
- Démancher et emmancher
