Notice d'utilisation Skoda Octavia: Montage de la boule d'attelage - étape 1

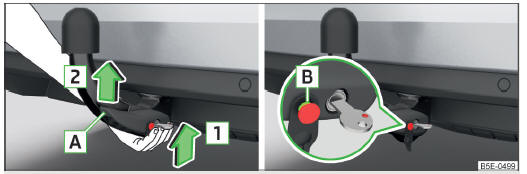

Fig. 189 insérer la boule d'attelage / tige de verrouillage sortie
insérer la boule d'attelage - convient aux deux variantes de clé
- Retirez le capuchon du logement 4 " fig. 185 en tirant vers le bas.
- Réglez la boule d'attelage sur la position de mise en service .
- Prenez la boule d'attelage par le bas " fig. 189 et enfoncez-la dans le logement dans le sens de la flèche 1 jusqu'à ce qu'elle s'enclenche de façon audible.
La manette A se tourne automatiquement vers le haut dans le sens de la flèche 2 et la tige de verrouillage B ressort (les parties rouge et verte sont alors visibles).
Si la manette de commande A ne tourne pas automatiquement ou si la tige de déverrouillage B ne ressort pas, retirez la boule d'attelage du logement en faisant tourner la manette de commande A vers le bas jusqu'à la butée et nettoyez les surfaces de contact de la boule d'attelage ainsi que du logement.
- Lors de la fixation de la boule d'attelage, gardez vos mains en dehors du champ de rotation de la manette - risque de blessures des doigts !
- Ne forcez jamais pour tirer la manette vers le haut afin de pouvoir retirer la clé. La boule d'attelage ne serait alors pas correctement fixée !
Réglage correct de la position de mise en service
Fig. 188 Position de mise en service Variante de clé 1 / variante de clé 2 /
position du levier et de la tige de déverrouillage pour les deux variantes
de clé
Ré ...
