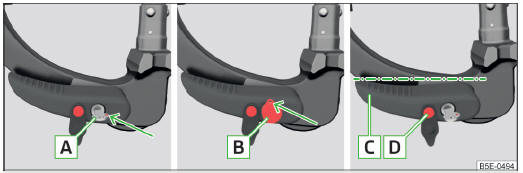

Fig. 188 Position de mise en service Variante de clé 1 / variante de clé 2 /
position du levier et de la tige de déverrouillage pour les deux variantes
de clé
Réglage correct pour un bon fonctionnement " fig. 188.
- S'applique pour la variante de clé 1 - la marque rouge sur la clé A doit être orientée vers le haut.
- S'applique pour la variante de clé 2 - l'oeillet sur la clé B doit être orientée vers le haut.
- La manette de commande C est fixée en position inférieure.
- La tige de verrouillage D peut être bougée.
Ainsi réglée, la boule d'attelage est prête au montage.
ATTENTION
Il n'est pas possible de retirer la clé ni de la tourner dans une autre
position
quand le dispositif se trouve en position de mise en service.
