Notice d'utilisation Skoda Octavia: Réglage de la position de mise en service

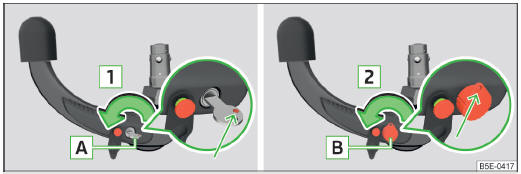

Fig. 186 1. Étape : variante de clé 1 / variante de clé 2
Fig. 187
2. Étape : les deux variantes de
clé
La boule d'attelage doit être réglée sur la position de mise en service avant le montage, Réglage correct de la position de mise en service.
Si elle ne se trouve pas en position de service, veuillez suivre les deux étapes suivantes.
1. étape - convient à la variante de clé 1
- Retirez le cache du verrou.
- Insérez la clé A dans la serrure de sorte à ce que la marque verte soit orientée vers le haut.
- Tournez la clé A dans le sens de la flèche 1 de sorte que son marquage vert soit orienté vers le haut " fig. 186.
1. étape - convient à la variante de clé 2
- Retirez le cache du verrou.
- Tournez la clé B dans le sens de la flèche 3 de sorte à ce que l'oeillet de la clé soit orienté vers le bas.
- Tournez la clé B dans le sens de la flèche 2 de sorte à ce que l'oeillet de la clé soit orienté vers le haut " fig. 186.
2. étape - convient aux deux variantes de clé
- Attrapez la boule d'attelage sous le capuchon de protection.
- Insérez en appuyant la tige de déverrouillage C dans le sens de la flèche 3 jusqu'en butée et appuyez simultanément sur la manette de commande D dans le sens de la flèche 4 jusqu'en butée " fig. 187.
La manette D se fixe sur la position.
