Notice d'utilisation Skoda Octavia: Description

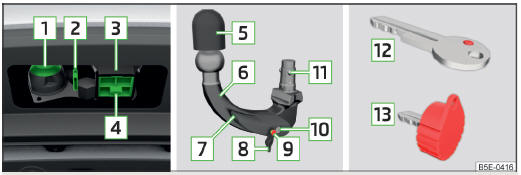

Fig. 185 Supports du dispositif d'attelage / boule d'attelage / clé
(variantes
1 et 2)
La boule d'attelage est amovible et se trouve dans le cuvelage de la roue de secours ou dans un compartiment pour la roue de secours dans le coffre à bagages.
Le dispositif d'attelage est fourni avec deux types de clé. Pour les deux types de clé, la manipulation du dispositif d'attelage est similaire. La différence réside uniquement dans le modèle de la clé.
Support du dispositif d'attelage et boule d'attelage " fig. 185
- Prise 13 broches
- OEillet de fixation
- Logement
- Capuchon
- Capuchon de protection
- Boule d'attelage
- Manette de commande
- Cache de molette
- Tige de déverrouillage
- Molette
- Boule de verrouillage
- Clé - variante 1
- Clé - variante 2
Nota En cas de perte de la clé, adressez-vous à un atelier spécialisé.
