Notice d'utilisation Skoda Octavia: Montage de la boule d'attelage - étape 2

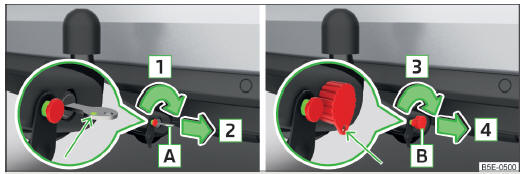

Fig. 190 Verrouiller la molette : variante de clé 1 / variante de clé 2
Fig. 191
Placez le capuchon sur la molette
Réalisez tout d'abord l'étape 1 du montage de la boule d'attelage.
Convient à la variante de clé 1
- Tournez la clé A dans le sens de la flèche 1 de sorte que son marquage vert soit orienté vers le haut " fig. 190.
- Retirez la clé dans le sens de la flèche 2 .
Convient à la variante de clé 2
- Tournez la clé B dans le sens de la flèche 3 de sorte à ce que l'oeillet de la clé soit orienté vers le bas " fig. 190.
- Retirez la clé dans le sens de la flèche 4 .
Convient aux deux variantes de clé
- Placez le cache C sur le verrou dans le sens de la flèche 5 et enfoncez-le " fig. 191.
- Contrôlez que la boule d'attelage est bien fixée, Contrôle de la fixation correcte.
Contrôle de la fixation correcte
Montage de la boule d'attelage - étape 1
Fig. 189 insérer la boule d'attelage / tige de verrouillage sortie
insérer la boule d'attelage - convient aux deux variantes de clé
Retirez le capuchon du logement 4 " fi ...
Contrôle de la fixation correcte
Fig. 192
Fixation conforme de la boule
d'attelage
Contrôlez que la boule d'attelage est correctement fixée avant toute
utilisation.
Fixation conforme de la boule d'attelage " fig. ...
