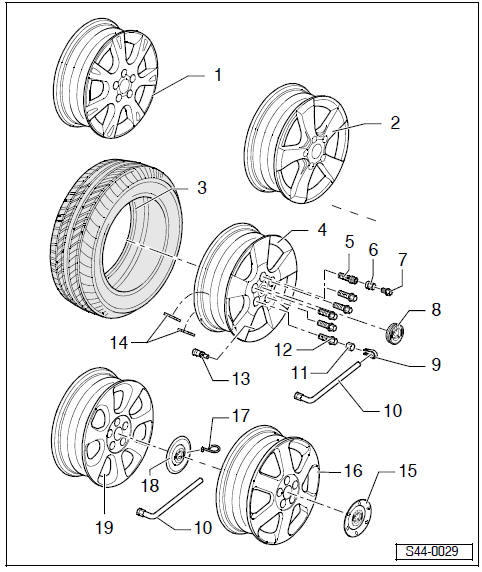

Revue Technique Automobile Skoda Octavia: Roue avec jante en alliage léger 6,5J x 15 ou 6,5J x 16

Remarque

• La jante en alliage léger et le chapeau de roue resp. l'enjoliveur de roue peuvent avoir un aspect différent de celui sur la figure.
• La sculpture peut avoit un aspect différent de celui sur la figure pour d'autres pneus autorisés.

1 - Jante en alliage léger

• 6,5J x 16, ET 50

2 - Jante en alliage léger

• 6,5J x 16, ET 50

3 - Pneus
4 - Jante en alliage léger

• 6,5J x 15, ET 47

5 - Boulon de roue, antivol, 120 Nm

• M14 x 1,5 x 27,5

6 - Capuchon

• pour vis de roue antivol  rep. 5
• L'extraire avec l'étrier rep. 9

7 - Adaptateur pour vis de roue antivol

• Fait partie de l'outillage de bord
• Set maître -T40004-

8 - Enjoliveur

• Ne peut être retiré que si la roue est démontée
• Dépose et pose

Remarque Ne pas utiliser un crochet d'extraction ou d'autres outils, un tournevis par ex., l'enjoliveur serait endommagé.

Déposer: Pousser l'enjoliveur vers l'extérieur depuis l'intérieur de la jante.

Poser: Enfoncer l'enjoliveur depuis l'extérieur de la jante, on entend un déclic.

9 - Etrier d'extraction

• Fait partie de l'outillage de bord

10 - Clé pour vis de roue

• Fait partie de l'outillage de bord

11 - Capuchon

• pour piston  rep. 12
• L'extraire avec l'étrier  rep. 9

12 - Boulon de roue, 120 Nm

• M14 x 1,5 x 27,5

13 - Valve

• Affectation  Catalogue des pièces de rechange

14 - Poids d'équilibrage collant

• Autocollant
• maximum 60 grammes autorisé sur chaque rebord de jante
• N'effectuer le collage qu'à température ambiante
• Nettoyer la poussière et la graisse sur l'endroit devant être collé de la jante en alliage léger
• Enlever la feuille de protection
• Ne pas toucher ni salir la surface collante
• Coller le poids d'équilibrage sur la surface prévue à cet effet

Position de montage  Fig. 2 au

15 - Enjoliveur de roue

• L'extraire avec le crochet  rep. 17

16 - Jante en alliage léger

• 6,5J x 16, ET 50

17 - Crochet d'extraction

• Fait partie de l'outillage de bord

18 - Enjoliveur de roue

• L'extraire avec le crochet  rep. 17

19 - Jante en alliage léger

• 6,5J x 16, ET 50

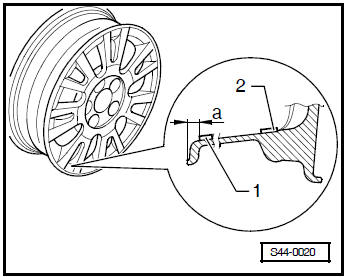

Fig. 2: Position du poids d'équilibrage collant

a - 18 +1 mm

1 - Poids d'équilibrage collant sur côté extérieur de la jante
2 - Poids d'équilibrage collant sur côté intérieur de la jante
